Коробка датчика и исполнительного элемента - SACB-8/16-L- 5,0 80MC SCO - 1401199
Описание

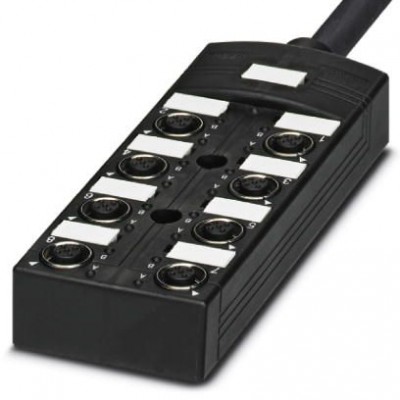

Коробка датчика и исполнительного элемента, применение: для использования на роботах и тяговых цепях, тип подключения: Гнездовой разъем M12-SPEEDCON металл, количество гнезд: 8, полюсов: 5, механические ключи: A - стандарт, гнездо для платы: Двойной, индикатор состояния: есть, p-n-p; годключение магистрального кабеля: Жесткое подключение 180°, ПУР повышенной гибкости, без галогенов, повышенная гибкость, длина кабеля: 5 м, экранировка: нетХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27279219 |
| eCl@ss 9.0 | 27440108 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001856 |
| ETIM 4.0 | EC002585 |
| ETIM 5.0 | EC002585 |
| ETIM 6.0 | EC002585 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Данные по подключению магистрального кабеля | |
| Момент затяжки монтажного винта крепления корпуса | 0,5 Нм |
| Момент затяжки, гнездо, кабель для датчика или исполнительного устройства | 0,4 Нм |
| Кабель | |
| AWG, напряжение питания | 17 |
| AWG, сигнальная линия | 20 |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Испытательное напряжение, проводник | 2000 В |
| Количество циклов изгибания | 5000000 |
| Конструкция кабеля, напряжение питания | 56x 0,15 мм |
| Конструкция кабеля, сигнальная линия | 28x 0,15 мм |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PP |
| Минимальный радиус изгиба, при жесткой прокладке | 90 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 120 мм |
| Нагрузка на скручивание | ± 120 °/м (≥ 3 млн. циклов кручения) |
| Наружный диаметр кабеля D | 10,75 мм |
| Номинальное напряжение, проводник | 300 В |
| Общая скрутка | Проводники попарно скручены |
| Прочие характеристики | не содержит силикона материалы, не ухудшающие свойств при попадании на них лаков и красок |
| Путь перемещения | 5 м |
| Радиус изгиба | 120 мм |
| Скорость поперечного перемещения | 3 м/c |
| Сопротивление кабеля | 39 Ом/км (Сигнальный провод) 19,5 Ω/м (Кабель подачи питания) |
| Стойкость, прочие данные | ограниченная стойкость к воздействию сварочных брызг |
| Тип кабеля (краткое обозначение) | 80MC |
| Условное обозначение кабеля | LS9Y11Y-J-EFK |
| Механические характеристики | |
| Количество гнезд | 8 |
| Назначение выводов | |
| Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = WH 1 / 2 (B) = GY/PK 2 / 4 (A) = GN 2 / 2 (B) = RD/BU 3 / 4 (A) = YE 3 / 2 (B) = WH/GN 4 / 4 (A) = GY 4 / 2 (B) = BN/GN 5 / 4 (A) = PK 5 / 2 (B) = WH/YE 6 / 4 (A) = RD 6 / 2 (B) = YE/BN 7 / 4 (A) = BK 7 / 2 (B) = WH/GY 8 / 4 (A) = VT 8 / 2 (B) = GY/BN 1-8 / 1 (+ 24 V) = BN 1-8 / 3 (0 V) = BU 1-8 / 5 (PE) = GN/YE |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | Сплав меди |
| Нагрузка по току на каждый входной/выходной сигнал | 2 A |
| Нагрузочная способность на 1 гнездо | 4 A |
| Общий расчетный ток | 12 A |
| Рабочее напряжение, максимальное Umax | 30 В DC |
| Расчетное напряжение | 24 В DC |
| Сечение провода | 16x 0,5 мм² (Сигнальный провод) 3x 1 мм² (Кабель подачи питания) |
| Тип подключения, датчик / исполнительный элемент | Гнездовой разъем M12-SPEEDCON |
| Ускорение | 5 м/c² |
| Окружающие условия | |
| Степень защиты | IP65 IP67 IP69K |
| Параметры проводников | |
| Цвета жил | коричневый, синий, желто-зеленый, белый, зеленый, желтый, серый, розовый, красный, черный, фиолетовый, серо-розовый, красно-синий, бело-зеленый, коричнево-зеленый, бело-желтый, желто-коричневый, бело-серый, серо-коричневый |
| Рабочие условия | |
| Негорючесть | DIN EN 50265-2-1 |
| Размеры | |
| Длина кабеля | 5 м |
| Тип кабеля | полиуретан повышенной гибкости, не содержащий галогена |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 90 °C -40 °C ... 90 °C (кабель, жестко прокладываемый) -5 °C ... 80 °C (кабель, для подвижного монтажа) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, заливочная масса | PUR |
| Материал, контактная поверхность | позолоченный |
| Материал, поверхность резьбовой втулки | Покрытый никелем |
| Материал, резьбовая втулка | Сплав цинка, изготовление методом литья под давлением |
| Материал, уплотнительное кольцо | NBR |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Монтажные характеристики | |
| Тип подключения | Жесткое подключение |
