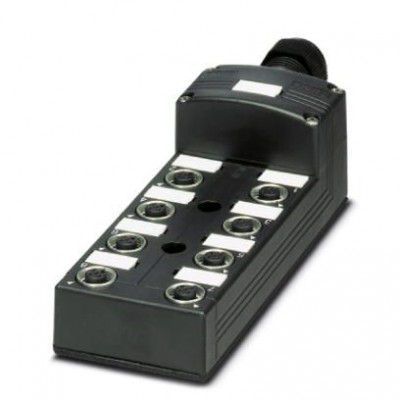

Коробка датчика и исполнительного элемента - SACB-8/16-C OD - 1457380
Описание
Коробка датчика и исполнительного элемента, применение: Внешние области, тип подключения: Розетка M12 металл, количество гнезд: 8, полюсов: 5, механические ключи: A - стандарт, гнездо для платы: Двойной, индикатор состояния: Нет, Универсальный; годключение магистрального кабеля: вставные винтовые клеммы 180°, экранировка: нетХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140815 |
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27279219 |
| eCl@ss 9.0 | 27440108 |
| ETIM | |
| ETIM 4.0 | EC002585 |
| ETIM 5.0 | EC002585 |
| ETIM 6.0 | EC002585 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Данные по подключению магистрального кабеля | |
| Мин. сечение проводника (сигнальная цепь) | 0,14 мм² |
| Момент затяжки, гнездо, кабель для датчика или исполнительного устройства | 0,4 Нм |
| Сечение проводника AWG макс. (сигнальная цепь) | 16 |
| Сечение проводника AWG мин. (сигнальная цепь) | 26 |
| Механические характеристики | |
| Количество гнезд | 8 |
| Назначение выводов | |
| Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = 1 / 4 1 / 2 (B) = 1 / 2 2 / 4 (A) = 2 / 4 2 / 2 (B) = 2 / 2 3 / 4 (A) = 3 / 4 3 / 2 (B) = 3 / 2 4 / 4 (A) = 4 / 4 4 / 2 (B) = 4 / 2 5 / 4 (A) = 5 / 4 5 / 2 (B) = 5 / 2 6 / 4 (A) = 6 / 4 6 / 2 (B) = 6 / 2 7 / 4 (A) = 7 / 4 7 / 2 (B) = 7 / 2 8 / 4 (A) = 8 / 4 8 / 2 (B) = 8 / 2 1-8 / 1 (+ 120 V) = UN 1-8 / 3 (0 V) = 0 V 1-8 / 5 (PE) = PE |
| Общие сведения | |
| Материал, контакт | Сплав меди |
| Момент затяжки накидной гайки | 2,5 Нм |
| Нагрузка по току на каждый входной/выходной сигнал | 2 A |
| Нагрузочная способность на 1 гнездо | 4 A |
| Общий расчетный ток | 10 A 2x 8 A (при развязке по напряжению) |
| Рабочее напряжение, максимальное Umax | 135 В |
| Расчетное напряжение | 120 В |
| Тип подключения, датчик / исполнительный элемент | Розетка M12 |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Тип изоляционного материала | |
| Материал держателя контакта, сторона магистрального кабеля | PA 6.6 V0 |
| Материал, держатель контакта | PA |
| Материал, заливочная масса | PUR |
| Материал, контакт, сторона магистрального кабеля | Сплав меди |
| Материал, контактная поверхность | позолоченный |
| Материал, контактная поверхность, сторона магистрального кабеля | позолочен. |
| Материал, поверхность резьбовой втулки | луженый |
| Материал, резьбовая втулка | Сплав цинка, изготовление методом литья под давлением |
| Материал, уплотнительное кольцо | FPM |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Характеристики магистрального кабеля | |
| Макс. наружный диаметр проводника | 12 мм |
| Макс. сечение проводника (сигнальная цепь) | 1,5 мм² |
| Макс. сечение проводника (цепь питания) | 1,5 мм² |
| Мин. наружный диаметр проводника | 7 мм |
| Мин. сечение проводника (цепь питания) | 0,14 мм² |
| Момент затяжки винтов крышки | 0,35 Нм |
| Сечение проводника AWG макс. (цепь питания) | 16 |
| Сечение проводника AWG мин. (цепь питания) | 26 |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Монтажные характеристики | |
| Тип подключения | вставные винтовые клеммы |
