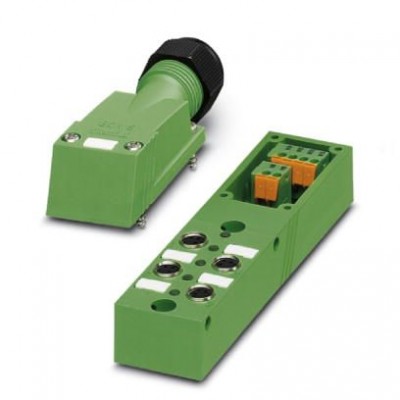

Коробка датчика и исполнительного элемента - SACB- 4/3-L-SC-M8 - 1503386
Описание
Коробка датчика и исполнительного элемента, применение: Стандартн., тип подключения: Розетка M8 металл, количество гнезд: 4, полюсов: 3, механические ключи: A - стандарт, гнездо для платы: oдин ряд, индикатор состояния: есть, p-n-p; годключение магистрального кабеля: Пружинные зажимы 180°, экранировка: нетХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140815 |
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27279219 |
| eCl@ss 9.0 | 27440108 |
| ETIM | |
| ETIM 2.0 | EC000200 |
| ETIM 3.0 | EC001856 |
| ETIM 4.0 | EC002585 |
| ETIM 5.0 | EC002585 |
| ETIM 6.0 | EC002585 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Данные по подключению магистрального кабеля | |
| Мин. сечение проводника (сигнальная цепь) | 0,14 мм² |
| Момент затяжки, гнездо, кабель для датчика или исполнительного устройства | 0,2 Нм |
| Сечение проводника AWG макс. (сигнальная цепь) | 17 |
| Сечение проводника AWG мин. (сигнальная цепь) | 26 |
| Механические характеристики | |
| Количество гнезд | 4 |
| Назначение выводов | |
| Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = 1 / 4 2 / 4 (A) = 2 / 4 3 / 4 (A) = 3 / 4 4 / 4 (A) = 4 / 4 1-4 / 1 (+ 24 V) = UN 1-4 / 3 (0 V) = 0 V |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | CuSn |
| Момент затяжки накидной гайки | 2,5 Нм |
| Нагрузка по току на каждый входной/выходной сигнал | 2 A |
| Нагрузочная способность на 1 гнездо | 2 A |
| Общий расчетный ток | 6 A |
| Рабочее напряжение, максимальное Umax | 30 В DC |
| Расчетное напряжение | 24 В DC |
| Тип подключения, датчик / исполнительный элемент | Розетка M8 |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем М8 |
| Технические данные | |
| Полюсов | 3 |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 80 °C |
| Тип изоляционного материала | |
| Материал держателя контакта, сторона магистрального кабеля | PA 6.6 V0 |
| Материал, держатель контакта | PA |
| Материал, заливочная масса | PUR |
| Материал, контакт, сторона магистрального кабеля | CuZn |
| Материал, контактная поверхность | Ni/Au |
| Материал, контактная поверхность, сторона магистрального кабеля | NiSn |
| Материал, поверхность резьбовой втулки | Покрытый никелем |
| Материал, резьбовая втулка | Сплав меди |
| Материал, уплотнительное кольцо | NBR |
| Функции | |
| Локальная диагностика | Электропитание LED зел. Отображение состояния ввода-вывода LED желт. |
| Характеристики клемм | |
| Длина снятия изоляции | 70 мм (Магистральный кабель) |
| Характеристики магистрального кабеля | |
| Длина зачищаемой части (сигнал) | 10 мм |
| Макс. наружный диаметр проводника | 11 мм |
| Макс. сечение проводника (сигнальная цепь) | 1 мм² |
| Макс. сечение проводника (цепь питания) | 1,5 мм² |
| Мин. наружный диаметр проводника | 7 мм |
| Мин. сечение проводника (цепь питания) | 0,2 мм² |
| Момент затяжки винтов крышки | 1 Нм |
| Сечение проводника AWG макс. (цепь питания) | 16 |
| Сечение проводника AWG мин. (цепь питания) | 26 |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Монтажные характеристики | |
| Тип подключения | Пружинные зажимы |
