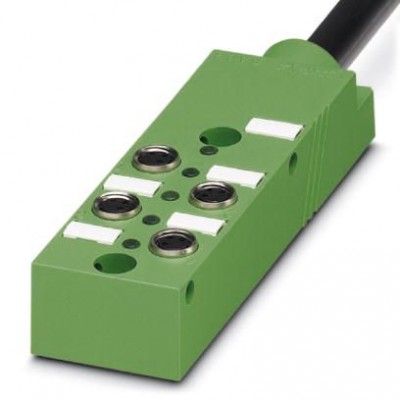

Коробка датчика и исполнительного элемента - SACB- 4/3-L-10,0PUR-M8 - 1516027
Описание
Коробка датчика и исполнительного элемента, применение: Стандартн., тип подключения: Розетка M8 металл, количество гнезд: 4, полюсов: 3, механические ключи: A - стандарт, гнездо для платы: oдин ряд, индикатор состояния: есть, p-n-p; годключение магистрального кабеля: Жесткое подключение 180°, PUR/PVC, длина кабеля: 10 м, экранировка: нетХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140815 |
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27279219 |
| eCl@ss 9.0 | 27440108 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000200 |
| ETIM 3.0 | EC001856 |
| ETIM 4.0 | EC002585 |
| ETIM 5.0 | EC002585 |
| ETIM 6.0 | EC002585 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Данные по подключению магистрального кабеля | |
| Момент затяжки, гнездо, кабель для датчика или исполнительного устройства | 0,2 Нм |
| Кабель | |
| AWG, напряжение питания | 18 |
| AWG, сигнальная линия | 22 |
| UL AWM Style | 20549 |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Испытательное напряжение, проводник | 2000 В |
| Количество циклов изгибания | 1500000 |
| Конструкция кабеля, напряжение питания | 42x 0,15 мм |
| Конструкция кабеля, сигнальная линия | 19x 0,15 мм |
| Маслостойкость | согласно VDE 0472, часть 803 |
| Масса кабеля | 71,7 кг/км |
| Материал внутренней оболочки | ПВХ |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | ПВХ |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Минимальный радиус изгиба, жесткая прокладка | 7,5 x D |
| Наружный диаметр кабеля D | 6,8 мм ±0,2 мм |
| Номинальное напряжение, проводник | 300 В |
| Общая скрутка | Скрученные жилы |
| Прочие характеристики | не содержит силикона |
| Путь перемещения | 2 м |
| Радиус изгиба | 68 мм |
| Скорость поперечного перемещения | 2 м/c |
| Стойкость, прочие данные | хорошая стойкость к кислотам, щелочам и растворителям |
| Тип кабеля (краткое обозначение) | полиуретан |
| Толщина стенок внешней оболочки | ≥ 0,38 мм |
| Толщина стенок внутренней оболочки | ≥ 0,15 мм |
| Условное обозначение кабеля | LiYY11Y-HF |
| Механические характеристики | |
| Количество гнезд | 4 |
| Назначение выводов | |
| Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = WH 2 / 4 (A) = GN 3 / 4 (A) = YE 4 / 4 (A) = GY 1-4 / 1 (+ 24 V) = BN 1-4 / 3 (0 V) = BU |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,3 мм ±0,1 мм (Сигнальный провод) 1,8 мм ±0,1 мм (Кабель подачи питания) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | CuSn |
| Нагрузка по току на каждый входной/выходной сигнал | 2 A |
| Нагрузочная способность на 1 гнездо | 2 A |
| Общий расчетный ток | 6 A |
| Рабочее напряжение, максимальное Umax | 30 В DC |
| Расчетное напряжение | 24 В DC |
| Сечение провода | 4x 0,34 мм² (Сигнальный провод) 2x 0,75 мм² (Кабель подачи питания) |
| Тип подключения, датчик / исполнительный элемент | Розетка M8 |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Параметры проводников | |
| Цвета жил | коричневый, синий, белый, зеленый, желтый, серый |
| Рабочие условия | |
| Негорючесть | DIN EN 50265 |
| Размеры | |
| Длина кабеля | 10 м |
| Тип кабеля | PUR / ПВХ черного цвета |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем М8 |
| Технические данные | |
| Полюсов | 3 |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 80 °C |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, заливочная масса | PUR |
| Материал, контактная поверхность | Ni/Au |
| Материал, поверхность резьбовой втулки | Покрытый никелем |
| Материал, резьбовая втулка | Сплав меди |
| Материал, уплотнительное кольцо | NBR |
| Функции | |
| Локальная диагностика | Электропитание LED зел. Отображение состояния ввода-вывода LED желт. |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Монтажные характеристики | |
| Тип подключения | Жесткое подключение |
