Встраиваемые разъемы - SACC-DSI-M12MS-4CON-M16 - 1419742
Описание

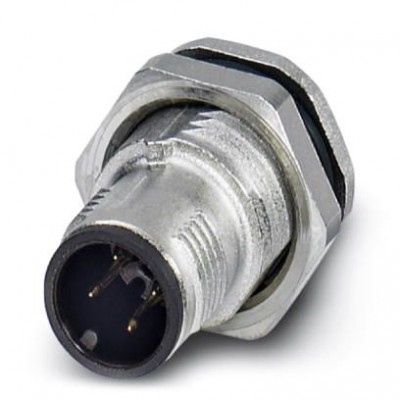

Встраиваемый штекер для датчика/исполнительного элемента, 4-контактный, M12-SPEEDCON, с механическим ключом А, установка на задней стенке/винтовое крепление, резьба M16, с прямым выводом под пайкуХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140815 |
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27279220 |
| eCl@ss 7.0 | 27440103 |
| eCl@ss 8.0 | 27440103 |
| eCl@ss 9.0 | 27440102 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001297 |
| ETIM 3.0 | EC002061 |
| ETIM 4.0 | EC002061 |
| ETIM 5.0 | EC002061 |
| ETIM 6.0 | EC002061 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
| Механические характеристики | |
| Циклы установки | > 100 |
| Общие сведения | |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | A - стандарт |
| Материал, контакт | CuZn |
| Расчетное импульсное напряжение | 2,5 кВ |
| Расчетное напряжение | 250 В |
| Расчетный ток при 40 ℃ | 4 A |
| Сопротивление изоляции | ≥ 100 MΩ |
| Тип монтажа | Монтаж с внутренней стороны M16 x 1,5 с плоской гайкой |
| Окружающие условия | |
| Степень защиты | IP67 |
| Размеры | |
| Длина штыря под пайку | 6 мм |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) -40 °C ... 85 °C (без механического приведения в действие) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA 6.6 |
| Материал, контактная поверхность | Золото |
| Характеристики клемм | |
| Момент затяжки | 3 Нм ... 4 Нм (С монтажной стороны) |
| Монтажные характеристики | |
| Тип подключения | Выводы под пайку |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
