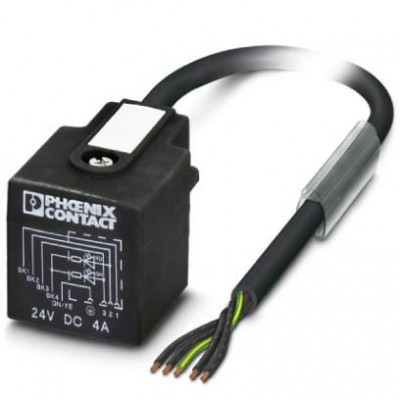

Кабель для датчика / исполнительного элемента - SAC-5P- 5,0-PVC/AD-2L - 1438639
Описание
Кабель для датчика / исполнительного элемента, 5-полюсн., ПВХ, черный, свободный конец, к Штекер типа AD для электромагнитного клапана (реле давления), с 2 светодиодных, длина кабеля: 5 мХарактеристики
| Design | |
| Цвет области ручки | черный |
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060312 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Кабель | |
| AWG, сигнальная линия | 20 |
| UL AWM Style | 2464 |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | черный |
| Испытательное напряжение, проводник | 1200 В |
| Конструкция кабеля, сигнальная линия | 16x 0,20 мм |
| Маслостойкость | в значительной степени маслостойкое |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | ПВХ |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Наружный диаметр кабеля D | 5,6 мм ±0,2 мм |
| Номинальное напряжение, проводник | 300 В |
| Общая скрутка | 5 жил в скрутке |
| Сопротивление кабеля | 39 Ом/км (при 20 °C) |
| Тип кабеля (краткое обозначение) | ПВХ |
| Условное обозначение кабеля | LiYY |
| Материал | |
| Материал контакта разъема для клапана | CuSn |
| Материал контактной вставки штекера для клапана | PA 6 |
| Материал контактной поверхности штекера для клапана | Sn |
| Материал корпуса штекера для клапана | TPU |
| Материал уплотнения | TPU (Литое уплотнение) |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,5 мм ±0,05 мм |
| Индикатор состояния | 2 светодиодных индикатора |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное напряжение | 24 В AC 24 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 5x 0,5 мм² |
| Сопротивление изоляции | ≥ 100 MΩ |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Параметры проводников | |
| Цвета жил | черный 1, черный 2, черный 3, черный 4, зеленый/желтый |
| Рабочие условия | |
| Негорючесть | DIN VDE 0482 DIN EN 50265-2-1 |
| Размеры | |
| Длина кабеля | 5 м |
| Длина снятия изоляции с конца кабеля без разъема | 50 мм |
| Тип кабеля | ПВХ черного цвета |
| Центральный винт штекера для клапана | M3 x 29 |
| Стандарты и предписания | |
| Обозначение стандарта | Разъемы для клапанов |
| Стандарты/нормативные документы | Разъемы для клапанов EN 175301-803 |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 85 °C (Вентильный штекер) |
| Характеристики клемм | |
| Момент затяжки | 0,6 Нм (Вентильный штекер) |
| Цифровые входы | |
| Защитная цепь / модуль | без схемы подключения |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
