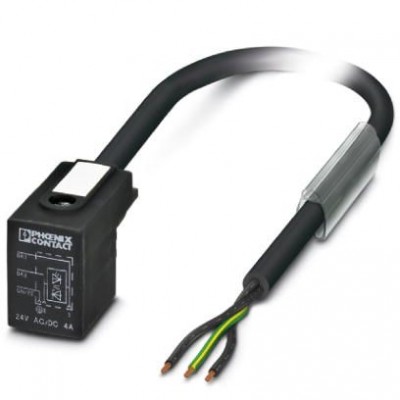

Кабель для датчика / исполнительного элемента - SAC-3P- 1,5-PUR/BI-1L-Z - 1435234
Описание
Кабель для датчика / исполнительного элемента, 3-полюсн., PUR без галогенов, темно-серый RAL 7021, свободный конец, к Штекер типа BI для электромагнитного клапана (11 мм), с 1 светодиод, подключение с помощью Диод Зенера, длина кабеля: 1,5 мХарактеристики
| Design | |
| Цвет области ручки | черный |
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060312 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Кабель | |
| AWG, сигнальная линия | 20 |
| UL AWM Style | 20549 |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Испытательное напряжение, проводник | ≥ 1200 В |
| Количество циклов изгибания | 15000000 |
| Конструкция кабеля, сигнальная линия | 28x 0,15 мм |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PP |
| Минимальный радиус изгиба, при жесткой прокладке | 22,5 мм |
| Наружный диаметр кабеля D | 4,5 мм ±0,2 мм |
| Номинальное напряжение, проводник | ≤ 300 В |
| Общая скрутка | 3 жилы в скрутке |
| Путь перемещения | 0,9 м |
| Радиус изгиба | 50 мм |
| Скорость поперечного перемещения | 5 м/c |
| Сопротивление кабеля | 39 Ом/км (при 20 °C) |
| Стойкость, прочие данные | значительная маслостойкость условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A |
| Тип кабеля (краткое обозначение) | полиуретан |
| Условное обозначение кабеля | Li9Y11Y-HF |
| Материал | |
| Материал контакта разъема для клапана | CuSn |
| Материал контактной вставки штекера для клапана | PA 6.6 |
| Материал контактной поверхности штекера для клапана | Sn |
| Материал корпуса штекера для клапана | TPU |
| Материал уплотнения | TPU (Литое уплотнение) |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,5 мм ±0,05 мм (Сигнальный провод) |
| Индикатор состояния | 1 светодиодный индикатор |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное напряжение | 24 В AC 24 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 3x 0,5 мм² |
| Сопротивление изоляции | ≥ 100 MΩ |
| Ускорение | 30 м/c² |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Параметры проводников | |
| Цвета жил | черный 1, черный 2, зеленый/желтый |
| Рабочие условия | |
| Негорючесть | согласно DIN VDE 0482 согласно DIN EN 50265-2-1 |
| Размеры | |
| Длина кабеля | 1,5 м |
| Длина снятия изоляции с конца кабеля без разъема | 50 мм |
| Тип кабеля | PUR без галогена черного цвета |
| Центральный винт штекера для клапана | M3 x 29 |
| Стандарты и предписания | |
| Обозначение стандарта | Разъемы для клапанов |
| Стандарты/нормативные документы | Разъемы для клапанов EN 175301-803 |
| Технические данные | |
| Полюсов | 3 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 85 °C (Вентильный штекер) |
| Характеристики клемм | |
| Момент затяжки | 0,6 Нм (Соединители для клапанов) |
| Цифровые входы | |
| Защитная цепь / модуль | Диод Зенера |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
