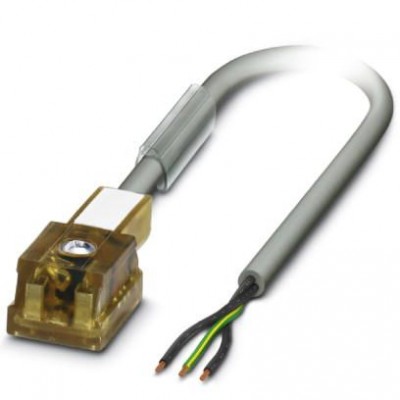

Кабель для датчика / исполнительного элемента - SAC-3P- 1,5-PUR/BI-1L-S F - 1669945
Описание
Кабель для датчика / исполнительного элемента, 3-полюсн., PUR/ПВХ, серый RAL 7001, свободный конец, к Штекер типа BI для электромагнитного клапана (11 мм), с 1 светодиод, подключение с помощью Диод Зенера, длина кабеля: 1,5 мХарактеристики
| Design | |
| Цвет области ручки | прозрачный |
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060312 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000830 |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Кабель | |
| AWG, сигнальная линия | 18 |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | серый RAL 7001 |
| Испытательное напряжение, проводник | 2000 В |
| Конструкция кабеля, сигнальная линия | 24x 0,20 мм |
| Материал внутренней оболочки | ПВХ |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | ПВХ |
| Минимальный радиус изгиба, при подвижной прокладке | 62 мм |
| Номинальное напряжение, проводник | 240 В |
| Общая скрутка | 3 жилы, концентрически скручены |
| Тип кабеля (краткое обозначение) | 100 |
| Толщина стенки, изоляция | около 0,34 мм (Изоляция жилы) около 0,35 мм (Внешняя оболочка) около 0,3 мм (Внутренняя оболочка) |
| Условное обозначение кабеля | LiYY11Y-JZ |
| Шаг общей скрутки | 83 мм |
| Материал | |
| Материал контакта разъема для клапана | CuSn |
| Материал контактной вставки штекера для клапана | PBT |
| Материал контактной поверхности штекера для клапана | Ag |
| Материал корпуса штекера для клапана | PBT |
| Материал уплотнения | TPU (Плоское уплотнение, разъем для клапана) |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | около 1,8 мм |
| Индикатор состояния | 1 светодиодный индикатор |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное напряжение | 24 В AC 24 В DC |
| Расчетный ток при 40 ℃ | 3 A |
| Сечение провода | 0,75 мм² |
| Сопротивление изоляции | ≥ 100 MΩ |
| Окружающие условия | |
| Степень защиты | IP65 IP67 IP68 |
| Параметры проводников | |
| Цвета жил | черный 1, черный 2, зеленый/желтый |
| Размеры | |
| Длина кабеля | 1,5 м |
| Длина снятия изоляции с конца кабеля без разъема | 50 мм |
| Наружный диаметр кабеля | 5,20 мм |
| Тип кабеля | PUR / ПВХ серого цвета |
| Центральный винт штекера для клапана | M3 x 29 |
| Технические данные | |
| Полюсов | 3 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 80 °C (Вентильный штекер) |
| Цифровые входы | |
| Защитная цепь / модуль | Диод Зенера |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
