Кабель для датчика / исполнительного элемента - SAC-2P-DTMS/ 1,5-PUR/DTFS - 1414993
Описание

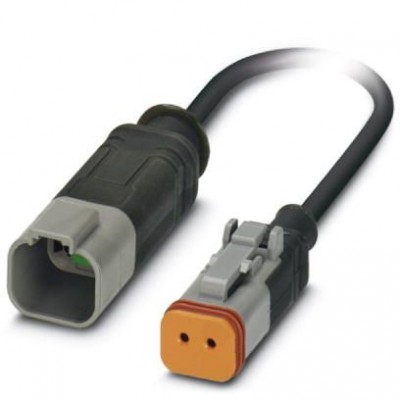

Кабель для датчика / исполнительного элемента, 2-полюсн., PUR без галогенов, темно-серый RAL 7021, Штекеры прямое DEUTSCH DT04-2P Зажимное соединение, к Гнездо прямое DEUTSCH DT06-2S Зажимное соединение, длина кабеля: 1,5 мХарактеристики
| Design | |
| Цвет области ручки | черный |
| eCl@ss | |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 13.2 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | PA |
| Кабель | |
| AWG, сигнальная линия | 18 |
| UL AWM Style | 20549 / 10493 (80 °C / 300 В) |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Испытательное напряжение, проводник | ≥ 3000 В AC (Проба на искру) |
| Количество циклов изгибания | 4000000 |
| Конструкция кабеля, сигнальная линия | 42x 0,15 мм |
| Маслостойкость | согласно DIN EN 60811-2-1, 168 ч при 100 °C согласно UL 758, 168 ч при 60 °C |
| Масса кабеля | 33 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PP |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Наружный диаметр кабеля D | 4,8 мм ±0,15 мм |
| Номинальное напряжение, проводник | ≤ 300 В AC |
| Общая скрутка | 2 жилы в скрутке |
| Прочие характеристики | гибкий для тяговых цепей |
| Путь перемещения | 10 м |
| Радиус изгиба | 48 мм |
| Скорость поперечного перемещения | 3 м/c |
| Сопротивление кабеля | ≤ 26 Ом/км (при 20 °C) |
| Стойкость, прочие данные | устойчивость к гидролизу и микроорганизмам условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A низкая адгезия износоустойчивый |
| Тип кабеля (краткое обозначение) | полиуретан |
| Толщина стенки, изоляция | ≥ 0,21 мм |
| Толщина стенок внешней оболочки | ≥ 0,38 мм |
| Условное обозначение кабеля | Li9Y11Y |
| Материал | |
| Материал накатанной гайки | отсутствует |
| Материал уплотнения | Силикон |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,69 мм ±0,05 мм (Сигнальный провод) |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | V2 |
| Кодирование | A - стандарт |
| Материал, контакт | Сплав меди |
| Расчетное напряжение | 48 В AC 48 В DC |
| Расчетный ток при 40 ℃ | 8 A |
| Сечение провода | 2x 0,75 мм² (Сигнальный провод) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Ускорение | 10 м/c² |
| Окружающие условия | |
| Степень защиты | IP67 |
| Параметры проводников | |
| Цвета жил | коричневый, синий |
| Рабочие условия | |
| Негорючесть | согласно UL 758/1581 (горизонтальный) согласно UL 758/1581 FT2 согласно DIN EN 60332-2-2 |
| Размеры | |
| Длина кабеля | 1,5 м |
| Тип кабеля | PUR без галогена черного цвета |
| Технические данные | |
| Полюсов | 2 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 80 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA 6.6 |
| Материал, контактная поверхность | покрытый никелем |
| Цифровые входы | |
| Защитная цепь / модуль | без схемы подключения |
