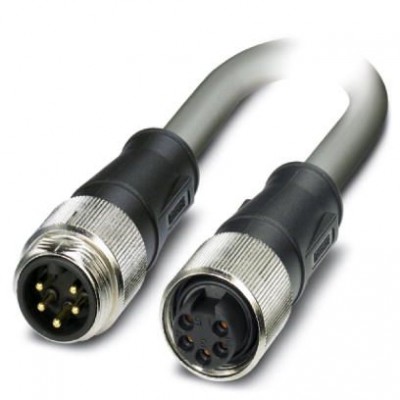

Силовой кабель - SAC-5P-MINMS/1,0-440/MINFS PWR - 1443828
Описание
Силовой кабель, 5-полюсн., PUR, серый RAL 7001, Штекеры прямое 7/8"-16UNF, А-кодирование, к Гнездо прямое 7/8"-16UNF, А-кодирование, длина кабеля: 1 м, сечение жилы 1,5 мм², для питанияХарактеристики
| Design | |
| Цвет области ручки | черный |
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27279218 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000830 |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | TPU |
| Кабель | |
| AWG, сигнальная линия | 16 |
| UL AWM Style | 20234 (80 °C / 600 В) |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | серый RAL 7001 |
| Испытательное напряжение, проводник | 4000 В AC |
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | VDE 0295 кл.5 |
| Конструкция кабеля, напряжение питания | 30x 0,25 мм |
| Маслостойкость | согласно HD 22.10 согласно VDE 0282, часть 10 |
| Масса кабеля | 140 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | ПВХ |
| Минимальный радиус изгиба, гибкая прокладка | 15 x D |
| Минимальный радиус изгиба, жесткая прокладка | 7,5 x D |
| Наружный диаметр кабеля D | 9,7 мм ±0,2 мм |
| Номинальное напряжение, проводник | 500 В AC |
| Общая скрутка | 5 жил в скрутке |
| Сопротивление кабеля | 13,3 Ом/км |
| Тип кабеля (краткое обозначение) | 440 |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Механические характеристики | |
| Циклы установки | 100 |
| Общие сведения | |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | HB |
| Кодирование | A - стандарт |
| Материал, контакт | CuZn |
| Расчетное импульсное напряжение | 4000 В |
| Расчетное напряжение | 600 В AC 600 В DC |
| Расчетный ток при 40 ℃ | 10 A |
| Сечение провода | 5x 1,5 мм² |
| Сопротивление изоляции | ≥ 10 MΩ |
| Окружающие условия | |
| Степень защиты | IP65 IP67 IP68 |
| Параметры проводников | |
| Цвета жил | черный 1, черный 2, черный 3, черный 4, зеленый/желтый |
| Рабочие условия | |
| Негорючесть | согласно EN 60332-1-2 согласно UL VW1 согласно CSA FT1 |
| Размеры | |
| Длина кабеля | 1 м |
| Тип кабеля | PUR / ПВХ серого цвета |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 90 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA 6.6 |
| Материал, контактная поверхность | AU |
| Цифровые входы | |
| Защитная цепь / модуль | без схемы подключения |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
