Силовой кабель - SAC-4P-M12MSL/3,0-PUR/FSL - 1425084
Описание

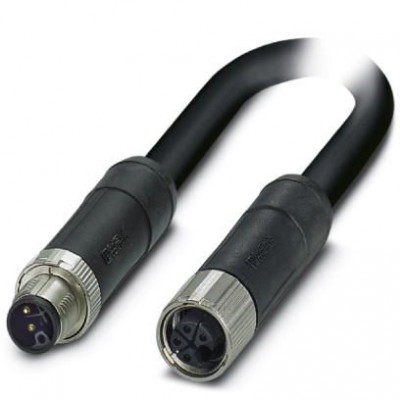

Силовой кабель, 4-полюсн., PUR без галогенов, темно-серый RAL 7021, Штекеры прямое M12, L-кодирование, к Гнездо прямое M12, L-кодирование, длина кабеля: 3 м, для постоянного тока до 16 A / 63 ВХарактеристики
| Design | |
| Цвет области ручки | черный |
| eCl@ss | |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 9.0 | 27060311 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| Данные о материале | |
| Материал корпуса ручки | PA |
| Кабель | |
| AWG, напряжение питания | 14 |
| UL AWM Style | 20233 / 10493 (80 °C / 300 В) |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Испытательное напряжение, проводник | ≥ 3000 В AC (Проба на искру) |
| Количество циклов изгибания | 4000000 |
| Конструкция кабеля, напряжение питания | 141x 0,15 мм |
| Маслостойкость | согласно DIN EN 60811-404, 168 ч при 100 °C |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PP |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
| Наружный диаметр кабеля D | 8,8 мм ±0,25 мм |
| Номинальное напряжение, проводник | ≤ 300 В AC |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Сопротивление кабеля | ≤ 8 Ом/км (при 20 °C) |
| Стойкость, прочие данные | Устойчивость к гидролизу и микробам согласно VDE 0282, часть 10 низкая адгезия износоустойчивый стойкость к морской воде |
| Тип кабеля (краткое обозначение) | полиуретан |
| Толщина стенки, изоляция | ≥ 0,31 мм |
| Толщина стенок внешней оболочки | около 0,76 мм |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Механические характеристики | |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 2,85 мм ±0,1 мм |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | L - Power |
| Материал, контакт | CuSn |
| Расчетное напряжение | 63 В (DC) 63 В DC |
| Расчетный ток при 40 ℃ | 16 A |
| Сечение провода | 4x 2,5 мм² |
| Сопротивление изоляции | ≥ 100 MΩ |
| Ускорение | 10 м/c² |
| Окружающие условия | |
| Степень защиты | IP65 IP67 IP68 |
| Параметры проводников | |
| Цвета жил | коричневый, белый, синий, черный |
| Рабочие условия | |
| Негорючесть | согласно UL 758/1581 (горение кабелей) согласно UL 758/1581 FT1 согласно DIN EN 60332-1-2 |
| Размеры | |
| Длина кабеля | 3 м |
| Тип кабеля | PUR без галогена черного цвета |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| Цифровые входы | |
| Защитная цепь / модуль | без схемы подключения |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
