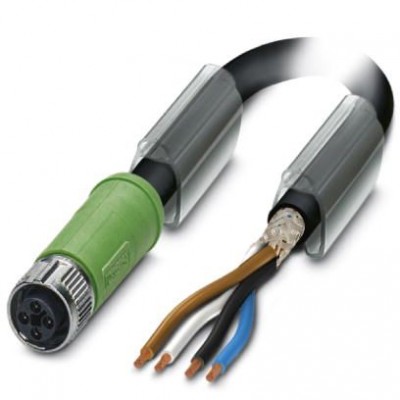

Силовой кабель - SAC-4P-FST/10,0-PUR SH SCO - 1424115
Описание
Силовой кабель, 4-полюсн., PUR без галогенов, черный RAL 9005, экранирован., свободный конец, к Гнездо прямое M12 SPEEDCON, Т-кодирование, длина кабеля: 10 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140815 |
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC002061 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Кабель | |
| AWG, напряжение питания | 16 |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Испытательное напряжение, проводник | 1500 В AC (5 мин.) |
| Количество циклов изгибания | 4000000 |
| Маслостойкость | согласно DIN EN 60811-2-1 согласно DIN EN 50363-10-2 |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PP |
| Минимальный радиус изгиба, при жесткой прокладке | 49 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 73 мм |
| Нагрузка на скручивание | ± 25 °/м |
| Наружный диаметр кабеля D | 9,7 мм ±0,3 мм |
| Номинальное напряжение, проводник | 300 В AC |
| Общая скрутка | 4 жилы оптимальной скрутки |
| Путь перемещения | 10 м |
| Радиус изгиба | 97 мм |
| Скорость поперечного перемещения | 3 м/c |
| Сопротивление кабеля | ≤ 13,3 Ом/км (при 20 °C) |
| Тип кабеля (краткое обозначение) | полиуретан |
| Толщина стенки, изоляция | 1,2 мм (Внешняя оболочка) |
| Условное обозначение кабеля | LS9YC11Y-OB |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Механические характеристики | |
| Циклы установки | > 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 2,4 мм |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | T - Power |
| Материал, контакт | CuZn |
| Расчетное импульсное напряжение | 1,5 кВ |
| Расчетное напряжение | 63 В 63 В DC |
| Расчетный ток при 40 ℃ | 12 A |
| Сечение провода | 4x 1,5 мм² |
| Сопротивление изоляции | ≤ 10 ГΩ |
| Ускорение | 10 м/c² |
| Экранировка | Оплетка из оцинкованной медной проволоки, покрытие прибл. 85 % |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Параметры проводников | |
| Цвета жил | коричневый, белый, синий, черный |
| Рабочие условия | |
| Негорючесть | согласно EN 60332-1-2 согласно UL 1581 VW1 |
| Размеры | |
| Длина кабеля | 10 м |
| Тип кабеля | PUR без галогена черного цвета |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | Золото |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| Цифровые входы | |
| Защитная цепь / модуль | без схемы подключения |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
