Силовой кабель - SAC-4P- 1,0-PUR/FSS PE SCO - 1408843
Описание

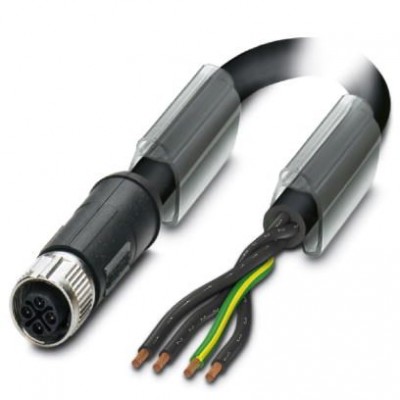

Силовой кабель, 4-полюсн., PUR без галогенов, темно-серый RAL 7021, свободный конец, к Гнездо прямое M12, S-кодирование, длина кабеля: 1 м, для переменного тока до 12 A / 630 ВХарактеристики
| Design | |
| Цвет области ручки | черный |
| eCl@ss | |
| eCl@ss 4.0 | 27140815 |
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27440103 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| REACh SVHC | DOTE 15571-58-1 |
| ETIM | |
| ETIM 3.0 | EC002061 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Кабель | |
| AWG, напряжение питания | 16 |
| UL AWM Style | 20234 / 10492 (80 °C / 1000 В) |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Испытательное напряжение, проводник | ≥ 10000 В AC (Проба на искру) |
| Количество циклов изгибания | 2000000 |
| Конструкция кабеля, напряжение питания | 78x 0,15 мм |
| Маслостойкость | согласно DIN EN 60811-2-1, 168 ч при 100 °C согласно UL 758, 168 ч при 60 °C |
| Масса кабеля | 114 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PP |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
| Наружный диаметр кабеля D | 8,8 мм ±0,25 мм |
| Номинальное напряжение, проводник | ≤ 1000 В AC |
| Общая скрутка | 4 жилы в скрутке |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Сопротивление кабеля | ≤ 13 Ом/км (при 20 °C) |
| Стойкость, прочие данные | Устойчивость к гидролизу и микробам согласно VDE 0282, часть 10 низкая адгезия износоустойчивый стойкость к морской воде |
| Тип кабеля (краткое обозначение) | полиуретан |
| Толщина стенки, изоляция | ≥ 0,36 мм |
| Толщина стенок внешней оболочки | около 1,3 мм |
| Условное обозначение кабеля | Li9YV1-11Y |
| Шаг общей скрутки | 93 мм |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Механические характеристики | |
| Циклы установки | > 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 2,45 мм ±0,05 мм |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | S - Power |
| Материал, контакт | CuZn |
| Расчетное напряжение | 690 В AC |
| Расчетный ток при 40 ℃ | 12 A |
| Сечение провода | 4x 1,5 мм² |
| Сопротивление изоляции | ≥ 10 ГΩ |
| Ускорение | 10 м/c² |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Параметры проводников | |
| Цвета жил | черный 1, черный 2, черный 3, зеленый/желтый |
| Рабочие условия | |
| Негорючесть | согласно UL 758/1581 (горение кабелей) согласно UL 758/1581 FT1 согласно DIN EN 60332-1-2 |
| Размеры | |
| Длина кабеля | 1 м |
| Тип кабеля | PUR без галогена черного цвета |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | Золото |
| Цифровые входы | |
| Защитная цепь / модуль | без схемы подключения |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
