Кабель для датчика / исполнительного элемента - SAC-5P-1,5-600/M12FS HD - 1404049
Описание

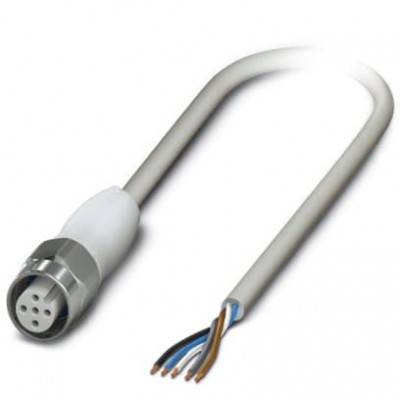

Кабель для датчика / исполнительного элемента, 5-полюсн., PP-EPDM без галогенов, серый RAL 7035, свободный конец, к Гнездо прямое M12, А-кодирование, длина кабеля: 1,5 м, Гигиеничный дизайн, с накатанной гайкой из легированной стали
Преимущества для Вас
Просто и безопасно: вставные компоненты, на 100 % прошедшие электрические испытания
Простота очистки благодаря особому гигиеничному исполнению
Защита от коррозии всех открытых металлических частей благодаря использованию высококачественной стали 1.4404
Светлая окраска позволяет сразу заметить загрязнения
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e<br/>Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | PP |
| Кабель | |
| AWG, сигнальная линия | 22 |
| Внешняя оболочка, материал | PP-EPDM |
| Внешняя оболочка, цвет | серый RAL 7035 |
| Испытательное напряжение, проводник | ≥ 3000 В AC |
| Количество циклов изгибания | 4000000 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Масса кабеля | 34 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PP |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
| Нагрузка на скручивание | ± 270 °/м (4000000 циклов кручения, макс. 25 циклов кручения/мин) |
| Наружный диаметр кабеля D | 5 мм ±0,15 мм |
| Номинальное напряжение, проводник | ≤ 300 В AC |
| Общая скрутка | 5 жил в скрутке |
| Прочие характеристики | соответствует FDA согласно FDA 21 CFR 177.2600<br/>повышенная гибкость<br/>для тяговых цепей |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Сопротивление кабеля | 58 Ом/км (при 20 °C) |
| Стойкость, прочие данные | Устойчив к охлаждению и обморожению согласно DIN EN 60811-1-4 (-40 °C) |
| Тип кабеля (краткое обозначение) | 600 |
| Толщина стенки, изоляция | ≥ 0,21 мм (Изоляция проводника) |
| Толщина стенок внешней оболочки | около 0,7 мм |
| Условное обозначение кабеля | Li9Y9Y |
| Шаг общей скрутки | 55 мм |
| Материал | |
| Материал накатанной гайки | Нержавеющая сталь |
| Материал уплотнения | FKM |
| Механические характеристики | |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,27 мм ±0,02 мм (Сигнальный провод) |
| Индикатор состояния | Нет |
| Кодирование | A - стандарт |
| Материал, контакт | CuSn |
| Расчетное напряжение | 48 В AC<br/>60 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 5x 0,34 мм² (Сигнальный провод) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Ускорение | 10 м/c² |
| Окружающие условия | |
| Степень защиты | IP65<br/>IP67<br/>IP68<br/>IP69K |
| Параметры проводников | |
| Цвета жил | черный, коричневый, синий, белый, серый |
| Размеры | |
| Длина кабеля | 1,5 м |
| Тип кабеля | Полипропилен, без галогенов, серый |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101<br/>Соответствие материалов FDA 21 CFR 177.2600 |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PP |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| Цифровые входы | |
| Защитная цепь / модуль | без схемы подключения |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
