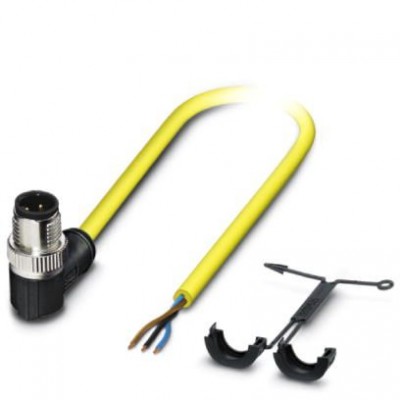

Кабель для датчика / исполнительного элемента - SAC-HZ-3P-MR/5,0-542 SCO BK - 1409530
Описание
Кабель для датчика / исполнительного элемента, 3-полюсн., ПВХ, желтый, Штекеры угловой M12 SPEEDCON, А-кодирование, к свободный конец, длина кабеля: 5 мХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 13.2 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Кабель | |
| AWG, сигнальная линия | 22 |
| UL AWM Style | 2517 (105 °C / 300 В) |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | желтый |
| Конструкция кабеля, сигнальная линия | 30x 1,30 мм |
| Масса кабеля | 30 кг/км |
| Материал проводника | гибкий провод из оцинкованной меди |
| Материал, изоляция проводника | ПВХ |
| Минимальный радиус изгиба, гибкая прокладка | 8 x D |
| Наружный диаметр кабеля D | 4,7 мм ±0,2 мм |
| Номинальное напряжение, проводник | 300 В |
| Общая скрутка | 3 жилы в скрутке |
| Прочие характеристики | UL стандарты PLTC и ITC |
| Сопротивление кабеля | макс. 50,5 Ом/км (20 °C) |
| Стойкость, прочие данные | устойчив к УФ-излучению |
| Тип кабеля (краткое обозначение) | 542 |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,27 мм ±0,03 мм |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | HB |
| Кодирование | A - стандарт |
| Материал, контакт | CuSn |
| Расчетное напряжение | 250 В AC 250 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сопротивление изоляции | ≥ 100 MΩ |
| Окружающие условия | |
| Степень защиты | IP65 IP67 IP68 |
| Параметры проводников | |
| Цвета жил | коричневый, синий, черный |
| Рабочие условия | |
| Негорючесть | FT4 |
| Размеры | |
| Длина кабеля | 5 м |
| Тип кабеля | ПВХ, цвет желтый, 105 °C |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Технические данные | |
| Полюсов | 3 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | TPU GF |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| Цифровые входы | |
| Защитная цепь / модуль | без схемы подключения |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
