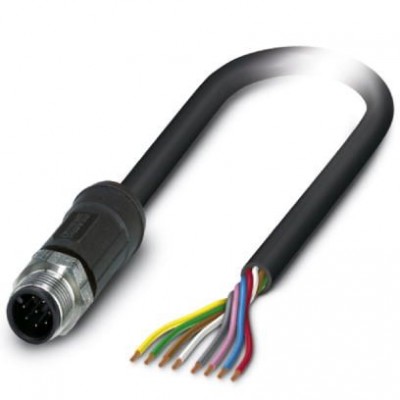

Кабель для датчика / исполнительного элемента - SAC-8P-M12MS/ 2,0-28X OD - 1407271
Описание
Кабель для датчика / исполнительного элемента, 8-полюсн., PE-X без галогенов, темно-серый RAL 7021, Штекеры прямое M12, А-кодирование, к свободный конец, длина кабеля: 2 м, для применения вне помещений, с накатанной гайкой из легированной сталиХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | PP |
| Кабель | |
| AWG, сигнальная линия | 24 |
| Внешняя оболочка, материал | PE-X |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Испытательное напряжение, проводник | ≥ 3000 В AC (Проба на искру) |
| Количество циклов изгибания | 2000000 |
| Конструкция кабеля, сигнальная линия | 32x 0,10 мм |
| Маслостойкость | согласно DIN EN 60811-2-1, 168 ч при 100 °C согласно DIN EN 50306 |
| Масса кабеля | 65 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PE-X |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
| Наполнитель | Полипропиленовая нить |
| Наружный диаметр кабеля D | 6,8 мм ±0,2 мм |
| Номинальное напряжение, проводник | ≤ 300 В AC |
| Общая скрутка | 8 проводов с наполнителем для сердечника |
| Прочие характеристики | отвержденный излучением |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Сопротивление кабеля | ≤ 78 Ом/км (при 20 °C) |
| Стойкость, прочие данные | стойкость к горючим веществам согласно МЭК 60811, 168 ч при 70 °C устойчив к УФ-излучению согласно DIN VDE 0276-605 |
| Тип кабеля (краткое обозначение) | 28X |
| Толщина стенки, изоляция | около 0,25 мм (Изоляция жилы) |
| Толщина стенок внешней оболочки | около 1,3 мм |
| Условное обозначение кабеля | Li2X2X |
| Шаг общей скрутки | 67 мм |
| Материал | |
| Материал накатанной гайки | Нержавеющая сталь |
| Механические характеристики | |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,17 мм ±0,02 мм |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | A - стандарт |
| Материал, контакт | CuSn |
| Расчетное напряжение | 30 В AC 30 В DC |
| Расчетный ток при 40 ℃ | 2 A |
| Сечение провода | 8x 0,25 мм² |
| Сопротивление изоляции | ≥ 100 MΩ |
| Ускорение | 10 м/c² |
| Окружающие условия | |
| Степень защиты | IP65 IP67 IP68 IP69K |
| Параметры проводников | |
| Цвета жил | белый, коричневый, зеленый, желтый, серый, розовый, синий, красный |
| Рабочие условия | |
| Негорючесть | согласно DIN EN 60332-1-2 согласно DIN EN 50266-2-5 |
| Размеры | |
| Длина кабеля | 2 м |
| Тип кабеля | черный PE-X |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Технические данные | |
| Полюсов | 8 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (вилка / розетка) -40 °C ... 85 °C (при быстрой смене температур (согласно МЭК 60512-11-4)) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PP |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| Цифровые входы | |
| Защитная цепь / модуль | без схемы подключения |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
