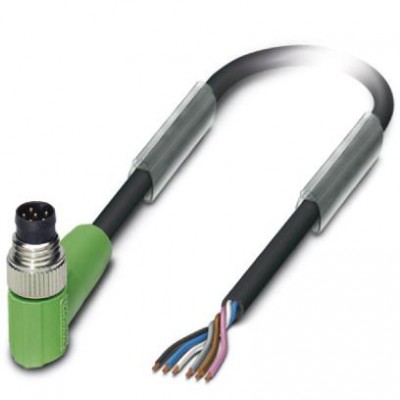

Кабель для датчика / исполнительного элемента - SAC-6P-M 8MR/ 3,0-PUR - 1522150
Описание
Кабель для датчика / исполнительного элемента, 6-полюсн., PUR без галогенов, темно-серый RAL 7021, Штекеры угловой M8, к свободный конец, длина кабеля: 3 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000830 |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Кабель | |
| AWG, сигнальная линия | 24 |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Испытательное напряжение, проводник | ≥ 3000 В |
| Конструкция кабеля, сигнальная линия | 32x 0,10 мм |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Масса кабеля | 34 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PP |
| Наполнитель | PE |
| Наружный диаметр кабеля D | 5 мм ±0,15 мм |
| Номинальное напряжение, проводник | ≤ 300 В |
| Общая скрутка | 2 провода с наполнителем для сердечника |
| Прочие характеристики | для тяговых цепей не содержит силикона материалы, не ухудшающие свойств при попадании на них лаков и красок |
| Сопротивление кабеля | 78 Ом/км (при 20 °C) |
| Стойкость, прочие данные | хорошая стойкость к кислотам, щелочам и растворителям устойчивость к гидролизу и микроорганизмам условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A |
| Тип кабеля (краткое обозначение) | полиуретан |
| Толщина стенки, изоляция | ≥ 0,21 мм (Изоляция проводника) |
| Толщина стенок внешней оболочки | около 0,7 мм |
| Условное обозначение кабеля | Li9Y11Y |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Механические характеристики | |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,17 мм ±0,02 мм |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | HB |
| Кодирование | A - стандарт |
| Материал, контакт | CuZn |
| Расчетное напряжение | 30 В AC 30 В DC |
| Расчетный ток при 40 ℃ | 1,5 A |
| Сечение провода | 6x 0,25 мм² (Сигнальный провод) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Окружающие условия | |
| Степень защиты | IP65 IP67 IP68 |
| Параметры проводников | |
| Цвета жил | коричневый, белый, синий, черный, серый, розовый |
| Рабочие условия | |
| Негорючесть | согласно UL стиль 20549 |
| Размеры | |
| Длина кабеля | 3 м |
| Длина снятия изоляции с конца кабеля без разъема | 50 мм |
| Наружный диаметр кабеля | 5,00 мм |
| Тип кабеля | PUR без галогена черного цвета |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем М8 |
| Стандарты/нормативные документы | Разъем М8 МЭК 61076-2-104 |
| Технические данные | |
| Полюсов | 6 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | TPU GF |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,2 Нм (Штекерные разъемы М8) |
| Цифровые входы | |
| Защитная цепь / модуль | без схемы подключения |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
