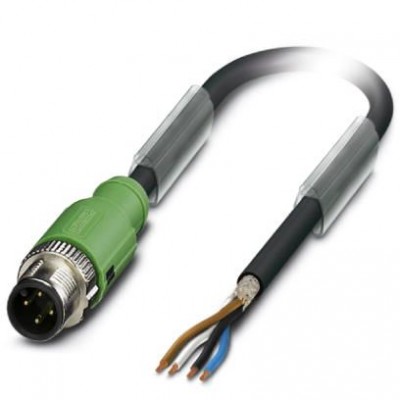

Кабель для датчика / исполнительного элемента - SAC-4P-MS/10,0-PUR SH SCO - 1407803
Описание
Кабель для датчика / исполнительного элемента, 4-полюсн. без галогенов, темно-серый RAL 7021, экранирован., Штекеры прямое M12 SPEEDCON, А-кодирование, к свободный конец, длина кабеля: 10 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27279218 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Кабель | |
| AWG, сигнальная линия | 22 |
| UL AWM Style | 20549 / 10493 (80 °C / 300 В) |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Волновое сопротивление | ≥ 62 Ω (f = 10 МГц) |
| защитный экран оптоволоконного кабеля | 80 % |
| Индуктивность | около 0,75 мГн (f = 1 кГц) |
| Испытательное напряжение, проводник | ≥ 3000 В |
| Количество циклов изгибания | 10000000 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Масса кабеля | 36 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PP |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
| Наружный диаметр кабеля D | 4,95 мм ±0,2 мм |
| Номинальное напряжение, проводник | ≤ 300 В |
| Общая скрутка | 4 жилы в скрутке |
| Производственная мощность | ≤ 80 пФ (фаза-фаза) ≤ 135 пФ (Экран проводника) |
| Прочие характеристики | для тяговых цепей не содержит силикона материалы, не ухудшающие свойств при попадании на них лаков и красок Поверхность с низкой адгезией |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Сопротивление кабеля | макс. 58 Ом/км (при 20 °C) |
| Стойкость, прочие данные | хорошая стойкость к кислотам, щелочам и растворителям устойчивость к гидролизу и микроорганизмам стойкость к морской воде условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A износоустойчивый |
| Тип кабеля (краткое обозначение) | полиуретан |
| Толщина стенки, изоляция | ≥ 0,21 мм |
| Толщина стенок внешней оболочки | около 0,5 мм |
| Условное обозначение кабеля | Li9Y-V1-C-V1-11Y |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Механические характеристики | |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,27 мм ±0,02 мм (Сигнальный провод) |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | HB |
| Кодирование | A - стандарт |
| Материал, контакт | CuSn |
| Расчетное напряжение | 250 В AC 250 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 4x 0,34 мм² (Сигнальный провод) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Ускорение | 10 м/c² |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Параметры проводников | |
| Цвета жил | коричневый, белый, синий, черный |
| Рабочие условия | |
| Негорючесть | согласно UL 758/1581 FT2 DIN EN 60332-2-2 (20 с) |
| Размеры | |
| Длина кабеля | 10 м |
| Тип кабеля | PUR без галогена черного цвета |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | TPU GF |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| Цифровые входы | |
| Защитная цепь / модуль | без схемы подключения |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
