Кабель для датчика / исполнительного элемента - SAC-4P-M 8MS/10,0-600 FB - 1406840
Описание

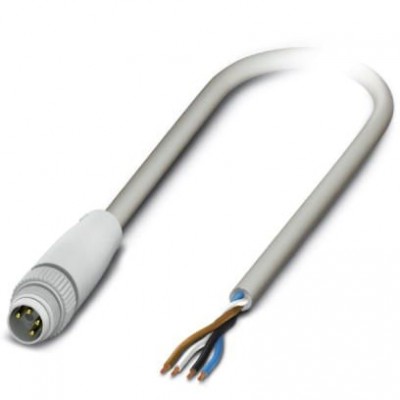

Кабель для датчика / исполнительного элемента, 4-полюсн., PP-EPDM без галогенов, серый RAL 7035, Штекеры прямое M8, к свободный конец, длина кабеля: 10 м, Гигиеничный дизайн, с пластмассовой накатанной гайкойХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | PP |
| Кабель | |
| AWG, сигнальная линия | 24 |
| Внешняя оболочка, материал | PP-EPDM |
| Внешняя оболочка, цвет | серый RAL 7035 |
| Испытательное напряжение, проводник | ≥ 3000 В AC (Проба на искру) |
| Количество циклов изгибания | 4000000 |
| Конструкция кабеля, сигнальная линия | 32x 0,10 мм |
| Масса кабеля | 23 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PP |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
| Нагрузка на скручивание | ± 270 °/м (4000000 циклов кручения, макс. 25 циклов кручения/мин) |
| Наружный диаметр кабеля D | 4,5 мм ±0,15 мм |
| Номинальное напряжение, проводник | ≤ 300 В AC |
| Общая скрутка | 4 жилы в скрутке |
| Прочие характеристики | соответствует FDA согласно FDA 21 CFR 177.2600 повышенная гибкость для тяговых цепей |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Сопротивление кабеля | 78 Ом/км (при 20 °C) |
| Стойкость, прочие данные | Устойчив к охлаждению и обморожению согласно DIN EN 60811-1-4 (-40 °C) |
| Тип кабеля (краткое обозначение) | 600 |
| Толщина стенки, изоляция | ≥ 0,21 мм (Изоляция проводника) |
| Толщина стенок внешней оболочки | около 0,8 мм |
| Условное обозначение кабеля | Li9Y14Y |
| Шаг общей скрутки | 44 мм |
| Материал | |
| Материал накатанной гайки | Полипропилен |
| Механические характеристики | |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,17 мм ±0,02 мм (Сигнальный провод) |
| Индикатор состояния | Нет |
| Кодирование | A - стандарт |
| Материал, контакт | CuSn |
| Расчетное напряжение | 48 В AC 60 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 4x 0,25 мм² (Сигнальный провод) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Ускорение | 10 м/c² |
| Окружающие условия | |
| Степень защиты | IP65 IP67 IP68 IP69K |
| Параметры проводников | |
| Цвета жил | коричневый, белый, синий, черный |
| Размеры | |
| Длина кабеля | 10 м |
| Тип кабеля | Полипропилен, без галогенов, серый |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем М8 |
| Стандарты/нормативные документы | Разъем М8 МЭК 61076-2-104 Соответствие материалов FDA 21 CFR 177.2600 |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PP |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,2 Нм (Штекерные разъемы М8) |
| Цифровые входы | |
| Защитная цепь / модуль | без схемы подключения |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
