Кабель для датчика / исполнительного элемента - SAC-4P-10,0-28X/M12FR OD - 1407970
Описание

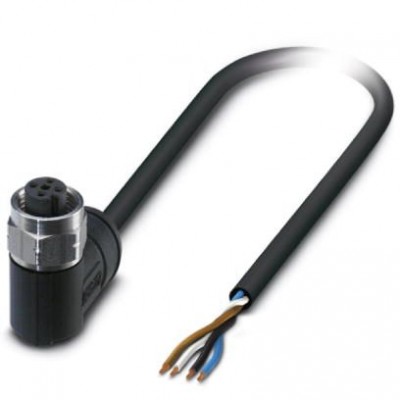

Кабель для датчика / исполнительного элемента, 4-полюсн., PE-X без галогенов, темно-серый RAL 7021, свободный конец, к Гнездо угловой M12, А-кодирование, длина кабеля: 10 м, для применения вне помещений, с накатанной гайкой из легированной сталиХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | PP |
| Кабель | |
| AWG, сигнальная линия | 20 |
| Внешняя оболочка, материал | PE-X |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Испытательное напряжение, проводник | ≥ 3000 В AC |
| Количество циклов изгибания | 2000000 |
| Конструкция кабеля, сигнальная линия | 28x 0,15 мм |
| Коррозийность газов, выделяемых при горении | согласно МЭК 60754 |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Масса кабеля | 44 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PE-X |
| Минимальный радиус изгиба, при жесткой прокладке | 26 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 52 мм |
| Наружный диаметр кабеля D | 5,2 мм ±0,2 мм |
| Номинальное напряжение, проводник | ≤ 300 В AC |
| Общая скрутка | 4 жилы в скрутке |
| Плотность дымовых газов | согласно DIN EN 61034 |
| Прочие характеристики | отвержденный излучением |
| Путь перемещения | 10 м |
| Радиус изгиба | 52 мм |
| Скорость поперечного перемещения | 3 м/c |
| Сопротивление кабеля | ≤ 39 Ом/км (при 20 °C) |
| Стойкость, прочие данные | устойчив к УФ-излучению согласно DIN VDE 0276-605 |
| Тип кабеля (краткое обозначение) | 28X |
| Толщина стенки, изоляция | около 0,3 мм (Изоляция жилы) около 0,6 мм (Внешняя оболочка) |
| Условное обозначение кабеля | Li2X2X |
| Шаг общей скрутки | 61,6 мм |
| Материал | |
| Материал накатанной гайки | Нержавеющая сталь |
| Материал уплотнения | FPM |
| Механические характеристики | |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,6 мм ±0,05 мм (Сигнальный провод) |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | A - стандарт |
| Материал, контакт | CuSn |
| Расчетное напряжение | 250 В AC 250 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 4x 0,5 мм² (Сигнальный провод) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Ускорение | 10 м/c² |
| Окружающие условия | |
| Степень защиты | IP65 IP67 IP68 IP69K |
| Параметры проводников | |
| Цвета жил | коричневый, белый, синий, черный |
| Рабочие условия | |
| Негорючесть | согласно DIN 60332-1-2 согласно DIN EN 50266-2-5 согласно МЭК 60332-3-25 (испытание пламенем) |
| Размеры | |
| Длина кабеля | 10 м |
| Тип кабеля | черный PE-X |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PP |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| Цифровые входы | |
| Защитная цепь / модуль | без схемы подключения |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
