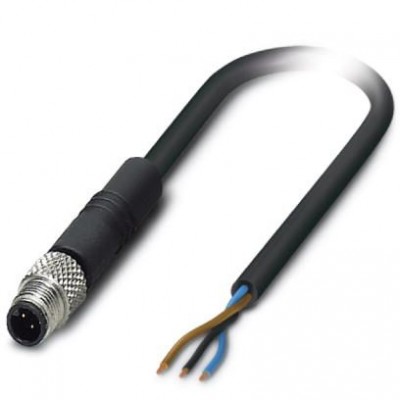

Кабель для датчика / исполнительного элемента - SAC-3P-M5MS/ 5,0-PUR - 1530281
Описание
Кабель для датчика / исполнительного элемента, 3-полюсн., PUR, черный RAL 9005, Штекеры прямое M5, А-кодирование, к свободный конец, длина кабеля: 5 мХарактеристики
| Design | |
| Цвет области ручки | черный |
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000830 |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | PUR |
| Кабель | |
| AWG, сигнальная линия | 26 |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Испытательное напряжение, проводник | 800 Вэфф |
| Конструкция кабеля, сигнальная линия | 18x 0,10 мм |
| Масса кабеля | 12,9 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | ПВХ |
| Минимальный радиус изгиба, при жесткой прокладке | 8 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 15 мм |
| Наружный диаметр кабеля D | 3 мм ±0,2 мм |
| Номинальное напряжение, проводник | 250 В |
| Общая скрутка | 3 жилы в скрутке |
| Сопротивление кабеля | 148 Ом/км |
| Материал | |
| Материал накатанной гайки | латунь, никелированный |
| Механические характеристики | |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,1 мм |
| Индикатор состояния | Нет |
| Кодирование | A - стандарт |
| Материал, контакт | CuZn |
| Расчетное напряжение | 48 В AC 60 В DC |
| Расчетный ток при 40 ℃ | 1 A |
| Сечение провода | 3x 0,14 мм² (Сигнальный провод) |
| Сопротивление изоляции | ≥ 10 ГΩ |
| Общие характеристики измерительной катушки | |
| Испытательное напряжение | 1750 В |
| Окружающие условия | |
| Степень защиты | IP65 IP67 IP68 |
| Параметры проводников | |
| Цвета жил | коричневый, синий, черный |
| Размеры | |
| Длина кабеля | 5 м |
| Тип кабеля | PUR / ПВХ черного цвета |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-105 |
| Технические данные | |
| Полюсов | 3 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PUR |
| Материал, контактная поверхность | Золото |
| Цифровые входы | |
| Защитная цепь / модуль | без схемы подключения |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
