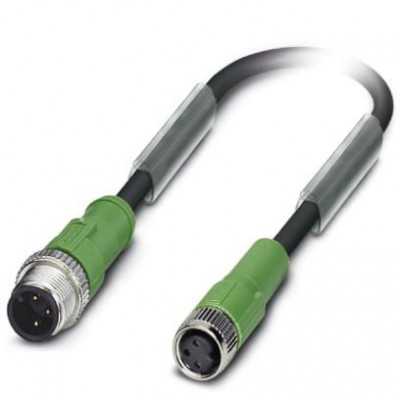

Кабель для датчика / исполнительного элемента - SAC-3P-M12MS/3,0-PVC/M 8FS - 1415529
Описание
Кабель для датчика / исполнительного элемента, 3-полюсн., ПВХ, черный RAL 9005, Штекеры прямое M12, А-кодирование, к Гнездо прямое M8, длина кабеля: 3 мХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 13.2 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Кабель | |
| AWG, сигнальная линия | 22 |
| UL AWM Style | 2464 / 1729 (80 °C / 300 В) |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Испытательное напряжение, проводник | ≥ 2500 В |
| Конструкция кабеля, сигнальная линия | 19x 0,15 мм |
| Масса кабеля | 40 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | ПВХ |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Наружный диаметр кабеля D | 4,3 мм ±0,2 мм |
| Номинальное напряжение, проводник | ≤ 300 В |
| Общая скрутка | 3 жилы в скрутке |
| Сопротивление кабеля | макс. 57 Ом/км (при 20 °C) |
| Тип кабеля (краткое обозначение) | ПВХ |
| Толщина стенки, изоляция | ≥ 0,23 мм (Изоляция жилы) |
| Толщина стенок внешней оболочки | ≥ 0,76 мм |
| Условное обозначение кабеля | LiYY |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
| Механические характеристики | |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,26 мм ±0,05 мм |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | HB |
| Кодирование | A - стандарт |
| Материал, контакт | CuSn |
| Расчетное напряжение | 48 В AC 60 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 3x 0,34 мм² (Сигнальный провод) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Окружающие условия | |
| Степень защиты | IP65 IP67 IP68 |
| Параметры проводников | |
| Цвета жил | коричневый, синий, черный |
| Рабочие условия | |
| Негорючесть | согласно UL стиль 2464 |
| Размеры | |
| Длина кабеля | 3 м |
| Тип кабеля | ПВХ черного цвета |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 Разъем М8 МЭК 61076-2-104 |
| Технические данные | |
| Полюсов | 3 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | TPU GF |
| Материал, контактная поверхность | Ni/Au |
| Цифровые входы | |
| Защитная цепь / модуль | без схемы подключения |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
