Кабель для датчика / исполнительного элемента - SAC-3P- 5,0-PUR/M 8SIFR - 1519891
Описание

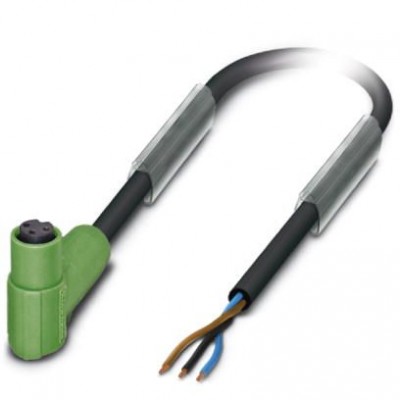

Кабель для датчика / исполнительного элемента, 3-полюсн., PUR/ПВХ, черный RAL 9005, свободный конец, к Гнездо угловой M8 Snap-In, длина кабеля: 5 мХарактеристики
eCl@ss | |
eCl@ss 4.0 | 27060306 |
eCl@ss 4.1 | 27060306 |
eCl@ss 5.0 | 27061801 |
eCl@ss 5.1 | 27061801 |
eCl@ss 6.0 | 27061801 |
eCl@ss 7.0 | 27061801 |
eCl@ss 8.0 | 27279218 |
eCl@ss 9.0 | 27060311 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
ETIM | |
ETIM 2.0 | EC000830 |
ETIM 3.0 | EC001855 |
ETIM 4.0 | EC001855 |
ETIM 5.0 | EC001855 |
ETIM 6.0 | EC001855 |
UNSPSC | |
UNSPSC 11 | 31251501 |
UNSPSC 12.01 | 31251501 |
UNSPSC 13.2 | 31251501 |
UNSPSC 6.01 | 31251501 |
UNSPSC 7.0901 | 31251501 |
Данные о материале | |
Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
Кабель | |
AWG, сигнальная линия | 24 |
UL AWM Style | 20549 |
Внешняя оболочка, материал | PUR |
Внешняя оболочка, цвет | черный RAL 9005 |
Испытательное напряжение, проводник | 2500 В |
Количество циклов изгибания | 2000000 |
Конструкция кабеля, сигнальная линия | 32x 0,10 мм |
Масса кабеля | 27 кг/км |
Материал внутренней оболочки | ПВХ |
Материал проводника | медный гибкий провод |
Материал, изоляция проводника | ПВХ |
Минимальный радиус изгиба, при жесткой прокладке | 44 мм |
Минимальный радиус изгиба, при подвижной прокладке | 44 мм |
Наружный диаметр кабеля D | 4,4 мм ±0,15 мм |
Номинальное напряжение, проводник | 300 В |
Общая скрутка | 3 жилы в скрутке |
Путь перемещения | 5 м |
Радиус изгиба | 44 мм |
Скорость поперечного перемещения | 3 м/c |
Сопротивление кабеля | ≤ 77,6 Ом/км |
Тип кабеля (краткое обозначение) | 350 |
Толщина стенки, изоляция | ≥ 0,23 мм (Изоляция жилы) |
Толщина стенок внешней оболочки | ≥ 0,38 мм |
Толщина стенок внутренней оболочки | около 0,35 мм |
Условное обозначение кабеля | LiYY-11Y |
Материал | |
Материал накатанной гайки | отсутствует |
Материал уплотнения | NBR |
Механические характеристики | |
Циклы установки | ≥ 100 |
Общие сведения | |
Диаметр проводника вкл. изоляцию | 1,32 мм ±0,02 мм |
Индикатор состояния | Нет |
Кодирование | A - стандарт |
Материал, контакт | CuSn |
Расчетное напряжение | 48 В AC 60 В DC |
Расчетный ток при 40 ℃ | 4 A |
Сечение провода | 3x 0,25 мм² (Сигнальный провод) |
Окружающие условия | |
Степень защиты | IP65 IP67 IP68 |
Параметры проводников | |
Цвета жил | коричневый, синий, черный |
Размеры | |
Длина кабеля | 5 м |
Длина снятия изоляции с конца кабеля без разъема | 50 мм |
Тип кабеля | PUR / ПВХ черного цвета |
Стандарты и предписания | |
Обозначение стандарта | Разъем М8 |
Стандарты/нормативные документы | Разъем М8 МЭК 61076-2-104 |
Технические данные | |
Полюсов | 3 |
Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
Тип изоляционного материала | |
Материал, держатель контакта | TPU GF |
Материал, контактная поверхность | Ni/Au |
Цифровые входы | |
Защитная цепь / модуль | без схемы подключения |
Эксплуатационные характеристики | |
Степень загрязнения | 3 |
Электротехнические характеристики | |
Категория перенапряжения | II |
