Кабель для датчика / исполнительного элемента - SAC-3P- 1,5-800/M12FR-2L - 1454312
Описание

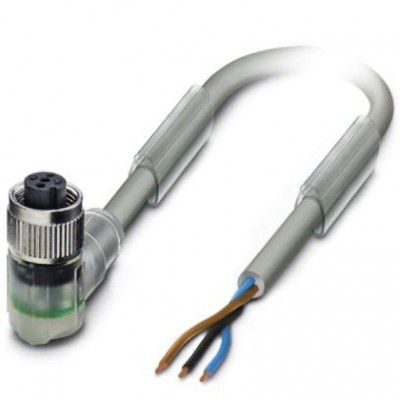

Кабель для датчика / исполнительного элемента, 3-полюсн., PUR без галогенов, устойчив к сварочному грату, повышенная гибкость, серый RAL 7001, свободный конец, к Гнездо угловой M12, А-кодирование, с 2 светодиодных, длина кабеля: 1,5 м, для использования на роботах и тяговых цепяхХарактеристики
| Design | |
| Цвет области ручки | прозрачный |
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Кабель | |
| AWG, сигнальная линия | 22 |
| UL AWM Style | 20233 |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | серый RAL 7001 |
| Испытательное напряжение, проводник | 2000 В |
| Количество циклов изгибания | 10000000 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Маслостойкость | согласно HD 22.10 согласно DIN EN 60811-404 (Внешняя оболочка) |
| Масса кабеля | 28,3 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PES |
| Минимальный радиус изгиба, гибкая прокладка | 7,5 x D |
| Минимальный радиус изгиба, жесткая прокладка | 4 x D |
| Минимальный радиус изгиба, использование в буксирных цепях | 7,5 x D |
| Нагрузка на скручивание | ± 360 °/м (1 000 000 циклов кручения) |
| Наружный диаметр кабеля D | 4,5 мм ±0,2 мм |
| Номинальное напряжение, проводник | 300 В |
| Общая скрутка | 3 жилы в скрутке |
| Прочие характеристики | Кабельная оболочка устойчива к сварочным искрам, пригодна для повторной переработки, матовая, с низкой адгезионной способностью, из износостойкого, трудновоспламеняющегося и самозатухающего материала не содержит силикона и кадмия материалы, не ухудшающие свойств при попадании на них лаков и красок |
| Путь перемещения | 5 м |
| Радиус изгиба | 50 мм |
| Скорость поперечного перемещения | 3,3 м/c |
| Сопротивление кабеля | около 53 Ом/км |
| Стойкость, прочие данные | хорошая стойкость к кислотам, щелочам и растворителям не содержит силикона |
| Тип кабеля (краткое обозначение) | 800 |
| Условное обозначение кабеля | Li12Y11Y-HF |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
| Механические характеристики | |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,3 мм ±0,05 мм (Сигнальный провод) |
| Индикатор состояния | 2 светодиодных индикатора |
| Класс воспламеняемости согласно UL 94 | HB |
| Кодирование | A - стандарт |
| Материал, контакт | CuSn |
| Расчетное напряжение | 24 В 24 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 3x 0,34 мм² (Сигнальный провод) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Ускорение | 5 м/c² |
| Окружающие условия | |
| Степень защиты | IP65 IP67 IP68 |
| Параметры проводников | |
| Цвета жил | коричневый, синий, черный |
| Рабочие условия | |
| Негорючесть | согласно МЭК 60332-1-2 согласно UL 758/1581 VW-1 согласно UL 758/1581 FT1 |
| Размеры | |
| Длина кабеля | 1,5 м |
| Тип кабеля | полиуретан, сверхгибкий, серый |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Технические данные | |
| Полюсов | 3 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | TPU GF |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| Указание | По причине большой прочности внешняя оболочка этого кабеля снимается только с интервалом 5 см. |
| Цифровые входы | |
| Защитная цепь / модуль | без схемы подключения |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
