Кабель для датчика / исполнительного элемента - SAC-17P- 3,0-PVC/FS SCO - 1555350
Описание

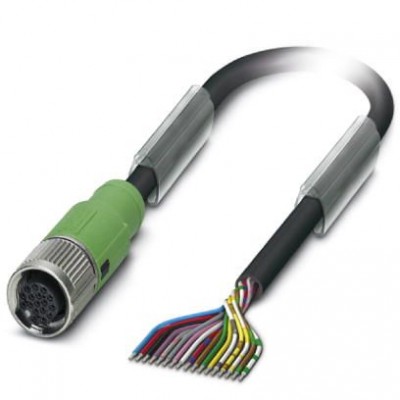

Кабель для датчика / исполнительного элемента, 17-полюсн., ПВХ, черный RAL 9005, свободный конец, к Гнездо прямое M12 SPEEDCON, А-кодирование, длина кабеля: 3 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Кабель | |
| AWG, сигнальная линия | 26 |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Конструкция кабеля, сигнальная линия | 18x 0,10 мм |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | ПВХ |
| Минимальный радиус изгиба, при подвижной прокладке | 96 мм |
| Общая скрутка | Скрученные жилы |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1 мм ±0,05 мм |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | HB |
| Кодирование | A - стандарт |
| Материал, контакт | CuZn |
| Расчетное напряжение | 30 В AC 30 В DC |
| Расчетный ток при 40 ℃ | 1,5 A |
| Сечение провода | 0,14 мм² |
| Сопротивление изоляции | ≥ 10 MΩ |
| Окружающие условия | |
| Степень защиты | IP65 IP67 IP68 |
| Параметры проводников | |
| Цвета жил | цветовая кодировка в соотв. с DIN 47100 |
| Размеры | |
| Диаметр кабеля | 6,4 мм |
| Длина кабеля | 3 м |
| Длина снятия изоляции с конца кабеля без разъема | 35 мм |
| Наружный диаметр кабеля | 6,40 мм |
| Тип кабеля | ПВХ черного цвета |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Технические данные | |
| Полюсов | 17 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (Гнездо) |
| Тип изоляционного материала | |
| Материал, держатель контакта | TPU GF |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| Цифровые входы | |
| Защитная цепь / модуль | без схемы подключения |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
