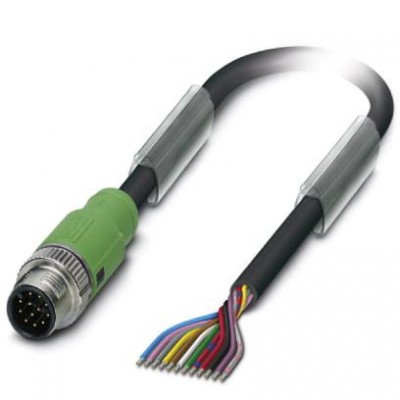

Кабель для датчика / исполнительного элемента - SAC-12P-MS/ 1,5-PUR SCO - 1430530
Описание
Кабель для датчика / исполнительного элемента, 12-полюсн., PUR без галогенов, черный RAL 9005, Штекеры прямое M12 SPEEDCON, А-кодирование, к свободный конец, длина кабеля: 1,5 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Кабель | |
| AWG, сигнальная линия | 26 |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Количество циклов изгибания | 4000000 |
| Конструкция кабеля, сигнальная линия | 18x 0,10 мм |
| Маслостойкость | DIN VDE 0472 T.803, вид испытаний B |
| Материал проводника | гибкий провод из оцинкованной меди |
| Материал, изоляция проводника | PP |
| Наружный диаметр кабеля D | 7,2 мм |
| Общая скрутка | 12 проводников скручены |
| Прочие характеристики | Поверхность с низкой адгезией |
| Путь перемещения | 10 м |
| Радиус изгиба | 54 мм |
| Скорость поперечного перемещения | 3 м/c |
| Сопротивление кабеля | 142 Ом/км |
| Стойкость, прочие данные | Устойчивость к гидролизу и микробам согласно VDE 0282, часть 10 условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1 мм ±0,05 мм (Сигнальный провод) |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | A - стандарт |
| Материал, контакт | CuZn |
| Расчетное напряжение | 30 В AC 30 В DC |
| Расчетный ток при 40 ℃ | 1,5 A |
| Сечение провода | 12x 0,14 мм² (Сигнальный провод) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Ускорение | 10 м/c² |
| Окружающие условия | |
| Степень защиты | IP65 IP67 IP68 |
| Параметры проводников | |
| Цвета жил | белый, коричневый, зеленый, желтый, серый, розовый, синий, красный, черный, фиолетовый, серый/розовый, красный/синий |
| Рабочие условия | |
| Негорючесть | согласно UL VW1 DIN EN 60332-1-2 |
| Размеры | |
| Длина кабеля | 1,5 м |
| Длина снятия изоляции с конца кабеля без разъема | 35 мм |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Технические данные | |
| Полюсов | 12 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA 6.6 |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| Цифровые входы | |
| Защитная цепь / модуль | без схемы подключения |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
