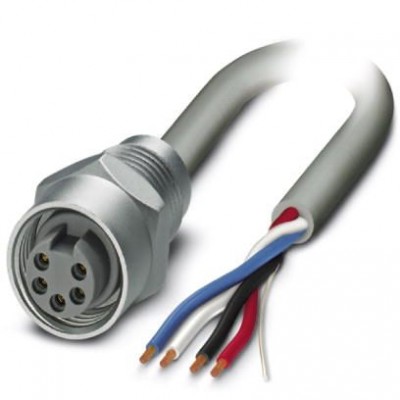

Встраиваемые разъемы - SACC-E-MINF-5CON-NPT12-U40/1,0 - 1420961
Описание
Встраиваемые разъемы, 5-полюсн., ПВХ/ПВХ, серый, Гнездо, прямое, 7/8"-16UNF, к свободный конец, Монтаж на передней стенке с монтажной резьбой 1/2''-14 NPT, Отдельные проводники, длина кабеля: 1 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140815 |
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 9.0 | 27440103 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC002061 |
| ETIM 4.0 | EC002062 |
| ETIM 5.0 | EC002635 |
| ETIM 6.0 | EC002061 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Кабель | |
| AWG, напряжение питания | 15 |
| AWG, сигнальная линия | 18 |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | серый |
| защитный экран оптоволоконного кабеля | 65 % |
| Конструкция кабеля, напряжение питания | 19 x AWG 28 |
| Конструкция кабеля, сигнальная линия | 19 x AWG 30 |
| Материал внутренней оболочки | ПВХ |
| Материал, изоляция проводника | ПВХ (Напряжение питания) вспененный полиэтилен (Данные) |
| Общая скрутка | 2 пары и дополнительный гибкий проводник в центре сердечника |
| Скрутка пары | 2 проводника для пары |
| Тип экрана пары | Алюминиевая фольга с пластмассовым покрытием, алюминиевая сторона снаружи |
| Условное обозначение кабеля | U40 |
| Материал | |
| Материал накатанной гайки | Алюминий, анодированный |
| Механические характеристики | |
| Конструкция кабеля | 2xAWG18+2xAWG15+1xAWG18 |
| Циклы установки | > 500 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 11,43 мм |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Материал, контакт | Медный сплав |
| Расчетное напряжение | 300 В AC/DC |
| Расчетный ток при 40 ℃ | 8 A |
| Сечение провода | 0,75 мм² (2 x AWG 18 кабель передачи данных) 1,75 мм² (2 x AWG 15 электропитание) 0,75 мм² (1 x AWG 18 вспомогательная жила) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Тип монтажа | Монтаж на передней стенке с монтажной резьбой 1/2''-14 NPT |
| Окружающие условия | |
| Степень защиты | IP68 |
| Параметры проводников | |
| Цвета жил | красно-черный, сине-белый |
| Размеры | |
| Длина кабеля | 1 м |
| Тип кабеля | Шина CAN/DeviceNet |
| Стандарты и предписания | |
| Обозначение стандарта | Штекерный соединитель, 7/8 дюйм |
| Стандарты/нормативные документы | Штекерный соединитель, 7/8 дюйм UL 2238 Для применения во взрывоопасных зонах класса I, раздела 2, в группах A, B, C, D согласно стандарту ISA 12.12.01-2015, главы 8.2 и 8.8.3 |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 80 °C (Штекер) |
| Тип изоляционного материала | |
| Материал, держатель контакта | ПВХ |
| Материал, контактная поверхность | Золото |
| Характеристики клемм | |
| Момент затяжки | 10 lbf-in. 1,12 Нм |
| Монтажные характеристики | |
| Тип подключения | Отдельные проводники |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | UL 2238 глава 38 |
