Встраиваемые разъемы - SACC-E-MINF-5CON-NPT12-547/1,0 - 1420950
Описание

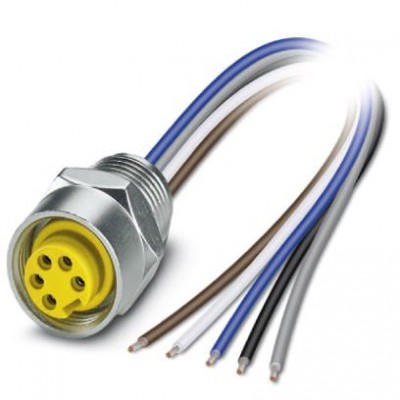

Встраиваемые разъемы, 5-полюсн., Гнездо, прямое, 7/8"-16UNF, к свободный конец, Монтаж на передней стенке с монтажной резьбой 1/2''-14 NPT, Отдельные проводники, длина кабеля: 1 мХарактеристики
eCl@ss | |
eCl@ss 4.0 | 27140815 |
eCl@ss 4.1 | 27140815 |
eCl@ss 5.0 | 27143423 |
eCl@ss 5.1 | 27143423 |
eCl@ss 6.0 | 27143423 |
eCl@ss 7.0 | 27449001 |
eCl@ss 9.0 | 27440103 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
ETIM | |
ETIM 3.0 | EC002061 |
ETIM 4.0 | EC002062 |
ETIM 5.0 | EC002635 |
ETIM 6.0 | EC002061 |
UNSPSC | |
UNSPSC 11 | 31251501 |
UNSPSC 12.01 | 31251501 |
UNSPSC 13.2 | 39121413 |
UNSPSC 6.01 | 31251501 |
UNSPSC 7.0901 | 31251501 |
Кабель | |
AWG, сигнальная линия | 18 |
Конструкция кабеля, сигнальная линия | 16 x AWG 30 |
Материал, изоляция проводника | ПВХ |
Толщина стенки, изоляция | Изоляция жилы |
Материал | |
Материал накатанной гайки | Алюминий, анодированный |
Механические характеристики | |
Циклы установки | > 500 |
Общие сведения | |
Диаметр проводника вкл. изоляцию | 1,78 мм |
Индикатор состояния | Нет |
Класс воспламеняемости согласно UL 94 | V-0 |
Материал, контакт | Медный сплав |
Расчетное напряжение | 300 В AC/DC |
Расчетный ток при 40 ℃ | 8 A |
Сечение провода | 0,75 мм² |
Сопротивление изоляции | ≥ 100 MΩ |
Тип монтажа | Монтаж на передней стенке с монтажной резьбой 1/2''-14 NPT |
Окружающие условия | |
Степень защиты | IP68 |
Параметры проводников | |
Цвета жил | черный 1, синий 2, серый 3, коричневый 4, белый 5 |
Размеры | |
Длина кабеля | 1 м |
Тип кабеля | Гибкий проводник (ПВХ) |
Стандарты и предписания | |
Обозначение стандарта | Штекерный соединитель, 7/8 дюйм |
Стандарты/нормативные документы | Штекерный соединитель, 7/8 дюйм UL 2238 Для применения во взрывоопасных зонах класса I, раздела 2, в группах A, B, C, D согласно стандарту ISA 12.12.01-2015, главы 8.2 и 8.8.3 |
Технические данные | |
Полюсов | 5 |
Тип изоляционного материала | |
Материал, держатель контакта | ПВХ |
Материал, контактная поверхность | Золото |
Характеристики клемм | |
Момент затяжки | 10 lbf-in. 1,12 Нм |
Монтажные характеристики | |
Тип подключения | Отдельные проводники |
Эксплуатационные характеристики | |
Степень загрязнения | 3 |
