Круглый кабель - VIP-CAB-FLK14/FR/OE/0,14/3,0M - 2900127
Описание

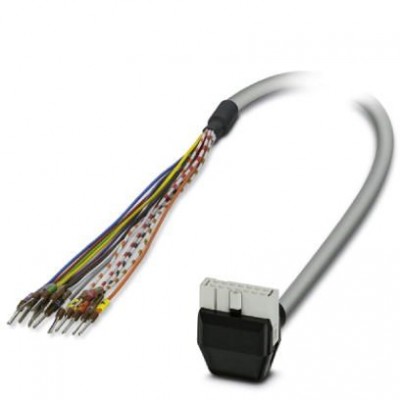

Подготовленный круглый кабель; Подключение 1: отдельные жилы (14-полюсн.) (Жилы промаркированы и оснащены наконечниками.); Подключение 2: IDC/FLK коммутационная плата (1x 14-полюсн., 90 °-oтвод); длина кабеля: 3 мХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27249205 |
| eCl@ss 6.0 | 27249205 |
| eCl@ss 7.0 | 27249205 |
| eCl@ss 8.0 | 27249205 |
| eCl@ss 9.0 | 27242220 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000237 |
| ETIM 3.0 | EC000237 |
| ETIM 4.0 | EC000237 |
| ETIM 5.0 | EC000237 |
| ETIM 6.0 | EC000237 |
| UNSPSC | |
| UNSPSC 11 | 26121620 |
| UNSPSC 12.01 | 26121620 |
| UNSPSC 13.2 | 26121620 |
| UNSPSC 6.01 | 26121620 |
| UNSPSC 7.0901 | 26121620 |
| Общие сведения | |
| Кабель, подготовка | Техника непосредственного подключения, МЭК 60352-4 / DIN EN 60352-4 |
| Количество точек подключения | 1 |
| Конструкция кабеля: Количество гибких проводников | :7 |
| Нагрузочная способность по току на 1 цепь, макс. | 1 A |
| Номинальное напряжение UN | < 50 В AC 60 В DC |
| Отдельная жила, материал | Медь, оцинкованная |
| Отдельная жила, сечение | 0,14 мм² |
| Отдельная жила, сечение [AWG] | 26 |
| Сопротивление кабеля, макс. | 0,16 Ω/м |
| Экранировка | нет |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Рабочие условия | |
| Негорючесть | МЭК 60332-1 DIN VDE 0482 часть 332-1 |
| Размеры | |
| Длина кабеля | 3 м |
| Наружный диаметр | 6,4 мм |
| Разъем 1 | |
| Угол отвода | 90 ° |
| Технические данные | |
| Полюсов | 14 |
| Размер шага | 2,54 мм |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Функция | |
| Управление | универсальный |
| Характеристики клемм | |
| Указание | Жилы промаркированы и оснащены наконечниками. |
| Цветовой код | |
| Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилы | IDC/FLK14 (1) = черный IDC/FLK14 (2) = коричневый IDC/FLK14 (3) = красный IDC/FLK14 (4) = оранжевый IDC/FLK14 (5) = желтый IDC/FLK14 (6) = зеленый IDC/FLK14 (7) = синий IDC/FLK14 (8) = фиолетовый IDC/FLK14 (9) = серый IDC/FLK14 (10) = белый IDC/FLK14 (11) = белый-черный IDC/FLK14 (12) = белый-коричневый IDC/FLK14 (13) = белый-красный IDC/FLK14 (14) = белый-оранжевый |
| Монтажные характеристики | |
| Тип подключения | IDC/FLK коммутационная плата |
