Кабель - FLK 50/EZ-DR/ 150/KONFEK/S - 2299110
Описание

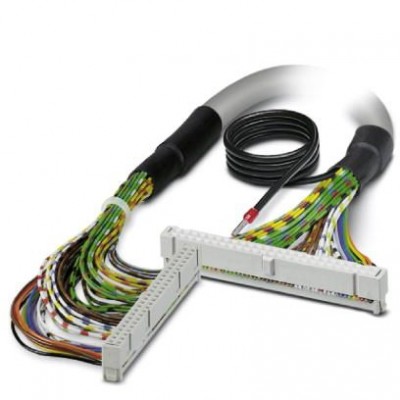

Подготовленный экранированный круглый кабель; Подключение 1: IDC/FLK коммутационная плата (1x 50-полюсн.); Подключение 2: IDC/FLK коммутационная плата (1x 50-полюсн.) (Экранирующая оплетка выведена на отдельный конец кабеля.); длина кабеля: 1,5 мХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27249205 |
| eCl@ss 6.0 | 27249205 |
| eCl@ss 7.0 | 27249205 |
| eCl@ss 8.0 | 27249205 |
| eCl@ss 9.0 | 27242220 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000237 |
| ETIM 3.0 | EC000237 |
| ETIM 4.0 | EC000237 |
| ETIM 5.0 | EC000237 |
| ETIM 6.0 | EC000237 |
| UNSPSC | |
| UNSPSC 11 | 26121620 |
| UNSPSC 12.01 | 26121620 |
| UNSPSC 13.2 | 26121620 |
| UNSPSC 6.01 | 26121620 |
| UNSPSC 7.0901 | 26121620 |
| Общие сведения | |
| Кабель, подготовка | Техника непосредственного подключения, МЭК 60352-4 / DIN EN 60352-4 |
| Количество точек подключения | 1 |
| Конструкция кабеля: Количество гибких проводников | :7 |
| Нагрузочная способность по току на 1 цепь, макс. | 1 A |
| Номинальное напряжение UN | < 50 В AC 60 В DC |
| Отдельная жила, материал | Медь, оцинкованная |
| Отдельная жила, сечение | 0,14 мм² |
| Отдельная жила, сечение [AWG] | 26 |
| Сопротивление кабеля, макс. | 0,16 Ω/м |
| Экранировка | есть Оплетка из оцинкованной медной проволоки, покрытие прибл. 85 % |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Поддерживаемые устройства управления | |
| - подходящие платы ввода-вывода | CPU 313C-2DP CPU 314C-2PtP 6ES7 321-1BL00-0AA0 6ES7 322-1BL00-0AA0 6ES7 323-1BL00-0AA0 6ES7 331-7NF00-0AB0 6ES7 331-7PF01-0AB0 6ES7 331-7PF11-0AB0 6ES7 350-2AH01-0AE0 6ES7 357-4AH01-0AE0 CPU 314C-2DP 6ES7 332-5HF00-0AB0 6ES7 331-7NF10-0AB0 6ES7 331-1KF01-0AB0 CPU 313C CPU 313C-2PtP |
| Рабочие условия | |
| Негорючесть | МЭК 60332-3-22 |
| Размеры | |
| Длина кабеля | 1,5 м |
| Наружный диаметр | 11 мм |
| Технические данные | |
| Полюсов | 50 |
| Размер шага | 2,54 мм |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Функция | |
| Управление | SIEMENS S7-300 / ET 200 M |
| Характеристики клемм | |
| Указание | Экранирующая оплетка выведена на отдельный конец кабеля. Отдельный конец кабеля имеет длину прибл. 0,5 м (H05V-K 1 мм², черный) |
| Цветовой код | |
| Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилы | IDC/FLK50 (1) = IDC/FLK50 (1) = черный IDC/FLK50 (2) = IDC/FLK50 (2) = коричневый IDC/FLK50 (3) = IDC/FLK50 (3) = красный IDC/FLK50 (4) = IDC/FLK50 (4) = оранжевый IDC/FLK50 (5) = IDC/FLK50 (5) = желтый IDC/FLK50 (6) = IDC/FLK50 (6) = зеленый IDC/FLK50 (7) = IDC/FLK50 (7) = синий IDC/FLK50 (8) = IDC/FLK50 (8) = фиолетовый IDC/FLK50 (9) = IDC/FLK50 (9) = серый IDC/FLK50 (10) = IDC/FLK50 (10) = белый IDC/FLK50 (11) = IDC/FLK50 (11) = белый-черный IDC/FLK50 (12) = IDC/FLK50 (12) = белый-коричневый IDC/FLK50 (13) = IDC/FLK50 (13) = белый-красный IDC/FLK50 (14) = IDC/FLK50 (14) = белый-оранжевый IDC/FLK50 (15) = IDC/FLK50 (15) = белый-желтый IDC/FLK50 (16) = IDC/FLK50 (16) = белый-зеленый IDC/FLK50 (17) = IDC/FLK50 (17) = белый-синий IDC/FLK50 (18) = IDC/FLK50 (18) = белый-фиолетовый IDC/FLK50 (19) = IDC/FLK50 (19) = белый-серый IDC/FLK50 (20) = IDC/FLK50 (20) = коричневый-черный IDC/FLK50 (21) = IDC/FLK50 (21) = коричневый-красный IDC/FLK50 (22) = IDC/FLK50 (22) = коричневый-оранжевый IDC/FLK50 (23) = IDC/FLK50 (23) = коричневый-желтый IDC/FLK50 (24) = IDC/FLK50 (24) = коричневый-зеленый IDC/FLK50 (25) = IDC/FLK50 (25) = коричневый-синий IDC/FLK50 (26) = IDC/FLK50 (26) = коричневый-фиолетовый IDC/FLK50 (27) = IDC/FLK50 (27) = коричневый-серый IDC/FLK50 (28) = IDC/FLK50 (28) = коричневый-белый IDC/FLK50 (29) = IDC/FLK50 (29) = зеленый-черный IDC/FLK50 (30) = IDC/FLK50 (30) = зеленый-коричневый IDC/FLK50 (31) = IDC/FLK50 (31) = зеленый-красный IDC/FLK50 (32) = IDC/FLK50 (32) = зеленый-оранжевый IDC/FLK50 (33) = IDC/FLK50 (33) = зеленый-синий IDC/FLK50 (34) = IDC/FLK50 (34) = зеленый-фиолетовый IDC/FLK50 (35) = IDC/FLK50 (35) = зеленый-серый IDC/FLK50 (36) = IDC/FLK50 (36) = зеленый-белый IDC/FLK50 (37) = IDC/FLK50 (37) = желтый-черный IDC/FLK50 (38) = IDC/FLK50 (38) = желтый-коричневый IDC/FLK50 (39) = IDC/FLK50 (39) = желтый-красный IDC/FLK50 (40) = IDC/FLK50 (40) = желтый-оранжевый IDC/FLK50 (41) = IDC/FLK50 (41) = желтый-синий IDC/FLK50 (42) = IDC/FLK50 (42) = желтый-фиолетовый IDC/FLK50 (43) = IDC/FLK50 (43) = желтый-серый IDC/FLK50 (44) = IDC/FLK50 (44) = желтый-белый IDC/FLK50 (45) = IDC/FLK50 (45) = серый-черный IDC/FLK50 (46) = IDC/FLK50 (46) = серый-коричневый IDC/FLK50 (47) = IDC/FLK50 (47) = серый-красный IDC/FLK50 (48) = IDC/FLK50 (48) = серый-оранжевый IDC/FLK50 (49) = IDC/FLK50 (49) = серый-желтый IDC/FLK50 (50) = IDC/FLK50 (50) = серый-зеленый |
| Монтажные характеристики | |
| Тип подключения | IDC/FLK коммутационная плата |
