Кабель - CABLE-EC56/F/OE/0,34/S/ 8,0M - 2903399
Описание

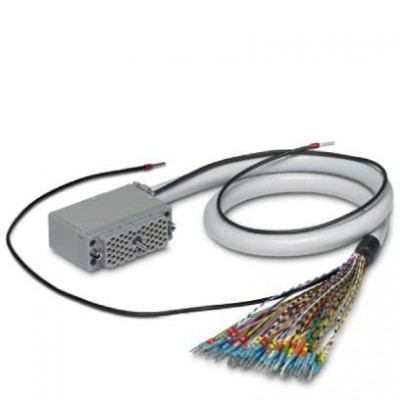

Подготовленный экранированный круглый кабель; Подключение 1: отдельные жилы (56-полюсн.) (Жилы промаркированы и оснащены наконечниками. Экранирующая оплетка выведена на отдельный конец кабеля.); Подключение 2: Гнездовая колодка EDAC/ELCO (1x 56-полюсн.); длина кабеля: 8 мХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27249205 |
| eCl@ss 6.0 | 27249205 |
| eCl@ss 7.0 | 27249205 |
| eCl@ss 8.0 | 27249205 |
| eCl@ss 9.0 | 27242220 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000237 |
| ETIM 3.0 | EC000237 |
| ETIM 4.0 | EC000237 |
| ETIM 5.0 | EC000237 |
| ETIM 6.0 | EC000237 |
| UNSPSC | |
| UNSPSC 11 | 26121620 |
| UNSPSC 12.01 | 26121620 |
| UNSPSC 13.2 | 26121620 |
| UNSPSC 6.01 | 26121620 |
| UNSPSC 7.0901 | 26121620 |
| Общие сведения | |
| Количество точек подключения | 1 |
| Конструкция кабеля: Количество гибких проводников | :19 |
| Нагрузочная способность по току на 1 цепь, макс. | 1,5 A |
| Номинальное напряжение UN | 25 В AC 60 В DC |
| Отдельная жила, материал | медь, полир. |
| Отдельная жила, сечение | 0,34 мм² |
| Отдельная жила, сечение [AWG] | 22 |
| Сопротивление кабеля, макс. | ≤ 0,056 Ω/м (при 20 °C) |
| Экранировка | есть Оплетка из оцинкованной медной проволоки, покрытие прибл. 85 % |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Рабочие условия | |
| Негорючесть | МЭК 60332-1 DIN VDE 0482 часть 332-1 |
| Размеры | |
| Длина кабеля | 8 м |
| Наружный диаметр | 14,2 мм |
| Технические данные | |
| Полюсов | 56 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Функция | |
| Управление | универсальный |
| Характеристики клемм | |
| Указание | Жилы промаркированы и оснащены наконечниками. Экранирующая оплетка выведена на отдельный конец кабеля. |
| Монтажные характеристики | |
| Тип подключения | Гнездовая колодка EDAC/ELCO |
