Кабель - CABLE-D25SUB/B/2X14/100/TU812 - 2304649
Описание

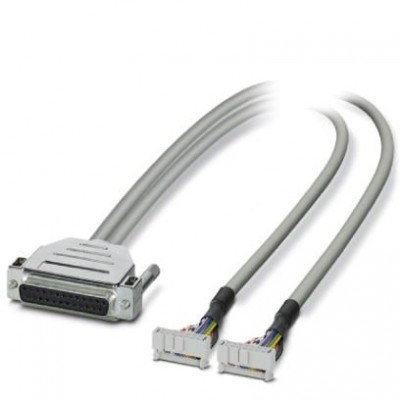

Подготовленный круглый кабель; yправление: ABB S800 I/O; Подключение 1: Гнездовая контактная часть разъема D-SUB (1x 25-полюсн.); Подключение 2: IDC/FLK коммутационная плата (2x 14-полюсн.); длина кабеля: 1 мХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27249205 |
| eCl@ss 6.0 | 27249205 |
| eCl@ss 7.0 | 27249205 |
| eCl@ss 8.0 | 27249205 |
| eCl@ss 9.0 | 27242220 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000237 |
| ETIM 3.0 | EC000237 |
| ETIM 4.0 | EC000237 |
| ETIM 5.0 | EC000237 |
| ETIM 6.0 | EC000237 |
| UNSPSC | |
| UNSPSC 11 | 26121620 |
| UNSPSC 12.01 | 26121620 |
| UNSPSC 13.2 | 26121620 |
| UNSPSC 6.01 | 26121620 |
| UNSPSC 7.0901 | 26121620 |
| Общие сведения | |
| Кабель, подготовка | Техника непосредственного подключения, МЭК 60352-4 / DIN EN 60352-4 |
| Количество точек подключения | 2 |
| Конструкция кабеля: Количество гибких проводников | :7 |
| Нагрузочная способность по току на 1 цепь, макс. | 1 A |
| Номинальное напряжение UN | 25 В AC 60 В DC |
| Отдельная жила, материал | Медь, оцинкованная |
| Отдельная жила, сечение | 0,14 мм² |
| Отдельная жила, сечение [AWG] | 26 |
| Сопротивление кабеля, макс. | 0,16 Ω/м |
| Экранировка | нет |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения 1 | |
| Подключаемые каналы | 16 |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Поддерживаемые устройства управления | |
| - подходящие платы ввода-вывода | DI810 DI811 DI814 DI818 DI830 DI831 DI840 DI885 DO810 DO814 DO818 DO840 |
| Рабочие условия | |
| Негорючесть | МЭК 60332-1 DIN VDE 0482 часть 332-1 |
| Размеры | |
| Длина кабеля | 1 м |
| Наружный диаметр | 6,3 мм |
| Технические данные | |
| Полюсов | 14 |
| Размер шага | 2,54 мм |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Функция | |
| Управление | ABB S800 I/O |
| Цветовой код | |
| Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилы | D-SUB25 (1) = IDC/FLK14-1 (9) = серый D-SUB25 (2) = IDC/FLK14-1 (10) = белый D-SUB25 (3) = IDC/FLK14-1 (1) = черный D-SUB25 (4) = IDC/FLK14-1 (3) = красный D-SUB25 (5) = IDC/FLK14-1 (5) = желтый D-SUB25 (6) = IDC/FLK14-1 (7) = синий D-SUB25 (7) = IDC/FLK14-2 (1) = черный D-SUB25 (8) = IDC/FLK14-2 (3) = красный D-SUB25 (9) = IDC/FLK14-2 (5) = желтый D-SUB25 (10) = IDC/FLK14-2 (7) = синий D-SUB25 (11) = IDC/FLK14-2 (9) = серый D-SUB25 (12) = IDC/FLK14-2 (10) = белый D-SUB25 (14) = IDC/FLK14-1 (11) = белый-черный D-SUB25 (15) = IDC/FLK14-1 (12) = белый-коричневый D-SUB25 (16) = IDC/FLK14-1 (2) = коричневый D-SUB25 (17) = IDC/FLK14-1 (4) = оранжевый D-SUB25 (18) = IDC/FLK14-1 (6) = зеленый D-SUB25 (19) = IDC/FLK14-1 (8) = фиолетовый D-SUB25 (20) = IDC/FLK14-2 (2) = коричневый D-SUB25 (21) = IDC/FLK14-2 (4) = оранжевый D-SUB25 (22) = IDC/FLK14-2 (6) = зеленый D-SUB25 (23) = IDC/FLK14-2 (8) = фиолетовый D-SUB25 (24) = IDC/FLK14-2 (11) = белый-черный D-SUB25 (25) = IDC/FLK14-2 (12) = белый-коричневый |
| Монтажные характеристики | |
| Тип подключения | IDC/FLK коммутационная плата |
