Кабель - CABLE-D-50SUB/M/OE/0,25/S/6,0M - 2926700
Описание

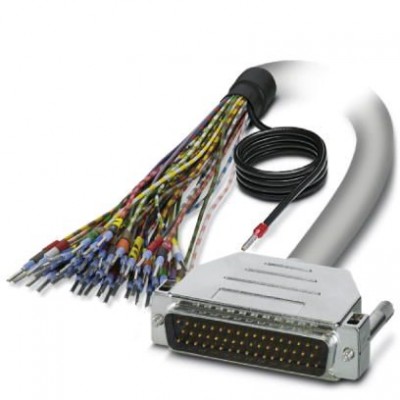

Подготовленный экранированный круглый кабель; Подключение 1: отдельные жилы (50-полюсн.) (Жилы промаркированы и оснащены наконечниками. Экранирующая оплетка выведена на отдельный конец кабеля.); Подключение 2: Штыревой разъем D-SUB (1x 50-полюсн.); длина кабеля: 6 мХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27249205 |
| eCl@ss 6.0 | 27249205 |
| eCl@ss 7.0 | 27249205 |
| eCl@ss 8.0 | 27249205 |
| eCl@ss 9.0 | 27242220 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000237 |
| ETIM 3.0 | EC000237 |
| ETIM 4.0 | EC000237 |
| ETIM 5.0 | EC000237 |
| ETIM 6.0 | EC000237 |
| UNSPSC | |
| UNSPSC 11 | 26121620 |
| UNSPSC 12.01 | 26121620 |
| UNSPSC 13.2 | 26121620 |
| UNSPSC 6.01 | 26121620 |
| UNSPSC 7.0901 | 26121620 |
| Механические характеристики | |
| Циклы установки | > 200 |
| Общие сведения | |
| Количество точек подключения | 1 |
| Нагрузочная способность по току на 1 цепь, макс. | 2 A |
| Номинальное напряжение UN | 25 В AC 60 В DC |
| Отдельная жила, сечение | 0,25 мм² |
| Отдельная жила, сечение [AWG] | 24 |
| Сопротивление кабеля, макс. | ≤ 0,09 Ω/м |
| Экранировка | есть Оплетка из оцинкованной медной проволоки, покрытие прибл. 85 % |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Рабочие условия | |
| Негорючесть | МЭК 60332-1 DIN VDE 0482 часть 332-1 |
| Размеры | |
| Длина кабеля | 6 м |
| Наружный диаметр | 13,5 мм |
| Технические данные | |
| Полюсов | 50 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Функция | |
| Управление | универсальный |
| Характеристики клемм | |
| Указание | Жилы промаркированы и оснащены наконечниками. Экранирующая оплетка выведена на отдельный конец кабеля. |
| Цветовой код | |
| Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилы | D-SUB50 (1) = белый D-SUB50 (2) = коричневый D-SUB50 (3) = зеленый D-SUB50 (4) = желтый D-SUB50 (5) = серый D-SUB50 (6) = розовый D-SUB50 (7) = синий D-SUB50 (8) = красный D-SUB50 (9) = черный D-SUB50 (10) = фиолетовый D-SUB50 (11) = серый-розовый D-SUB50 (12) = красный-синий D-SUB50 (13) = белый-зеленый D-SUB50 (14) = коричневый-зеленый D-SUB50 (15) = белый-желтый D-SUB50 (16) = желтый-коричневый D-SUB50 (17) = белый-серый D-SUB50 (18) = серый-коричневый D-SUB50 (19) = белый-розовый D-SUB50 (20) = розовый-коричневый D-SUB50 (21) = белый-синий D-SUB50 (22) = коричневый-синий D-SUB50 (23) = белый-красный D-SUB50 (24) = коричневый-красный D-SUB50 (25) = белый-черный D-SUB50 (26) = коричневый-черный D-SUB50 (27) = серый-зеленый D-SUB50 (28) = желтый-серый D-SUB50 (29) = розовый-зеленый D-SUB50 (30) = желтый-розовый D-SUB50 (31) = зеленый-синий D-SUB50 (32) = желтый-синий D-SUB50 (33) = зеленый-красный D-SUB50 (34) = желтый-красный D-SUB50 (35) = зеленый-черный D-SUB50 (36) = желтый-черный D-SUB50 (37) = серый-синий D-SUB50 (38) = розовый-синий D-SUB50 (39) = серый-красный D-SUB50 (40) = розовый-красный D-SUB50 (41) = серый-черный D-SUB50 (42) = розовый-черный D-SUB50 (43) = синий-черный D-SUB50 (44) = красный-черный D-SUB50 (45) = белый-коричневый-черный D-SUB50 (46) = желтый-зеленый-черный D-SUB50 (47) = серый-розовый-черный D-SUB50 (48) = синий-красный-черный D-SUB50 (49) = белый-зеленый-черный D-SUB50 (50) = зеленый-коричневый-черный |
| Монтажные характеристики | |
| Тип подключения | Штыревой разъем D-SUB |
