| eCl@ss |
| eCl@ss 4.0 |
27250313 |
| eCl@ss 4.1 |
27250313 |
| eCl@ss 5.0 |
27250313 |
| eCl@ss 5.1 |
27250313 |
| eCl@ss 7.0 |
27141152 |
| eCl@ss 8.0 |
27141152 |
| eCl@ss 9.0 |
27141152 |
| Environmental Product Compliance |
| China RoHS |
Период времени для применения по назначению (EFUP): 50 лет |
| ETIM |
| ETIM 4.0 |
EC002780 |
| ETIM 5.0 |
EC002780 |
| ETIM 6.0 |
EC002780 |
| UNSPSC |
| UNSPSC 11 |
39121421 |
| UNSPSC 12.01 |
39121421 |
| UNSPSC 13.2 |
39121432 |
| UNSPSC 6.01 |
30211824 |
| UNSPSC 7.0901 |
39121421 |
| Общие сведения |
| Количество точек подключения |
1 |
| Макс. допустимое рабочее напряжение |
макс. 30 В DC (Макс. напряжение между двумя искробезопасными цепями: 60 В DC) |
| Макс. допустимый ток (на ответвление) |
500 мА |
| Монтажное положение |
на выбор |
| Подключение согласно стандарту |
МЭК / EN |
| Указания по монтажу |
Для разделения искробезопасных и искроопасных токовых цепей необходимо оставить между точками подключения расстояние мин. 50 мм, например, путем применения разделительных пластин или пустого промежутка. |
| Окружающие условия |
| Температура окружающей среды (хранение/транспорт) |
-20 °C ... 70 °C |
| Параметры подключения на стороне входа |
| Наименование, подключение |
Уровень полевых устройств |
| Размеры |
| Высота |
77 мм |
| Глубина |
58,5 мм |
| Резьба винтов |
M3 |
| Технические данные |
| Полюсов |
32 |
| Температура окружающей среды (при эксплуатации) |
-20 °C ... 50 °C |
| Ширина |
101,3 мм |
| Характеристики клемм |
| Длина снятия изоляции |
8 мм |
| Сечение гибкого провода |
0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода |
0,2 мм² ... 4 мм² |
| Сечение проводника AWG |
24 ... 12 |
| Указание |

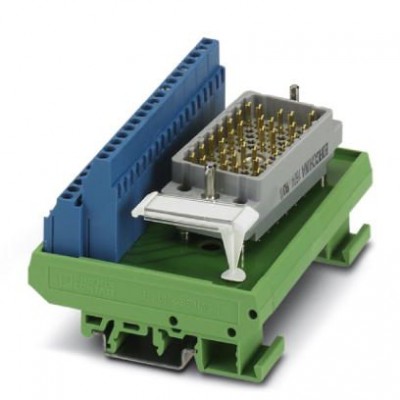

Штыревой разъем типа 8016 (класс искробезопасности EEx i), левый |
| Монтажные характеристики |
| Тип подключения |
Винтовые зажимы |
