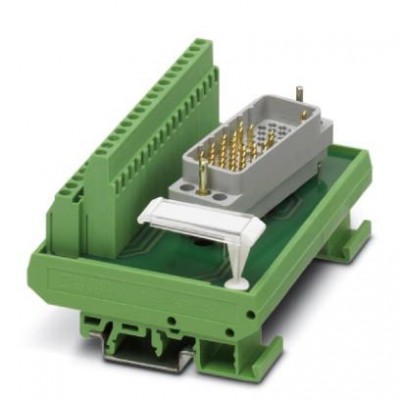

Интерфейсный модуль - UMK- EC56/32-XUL - 2975780
Описание
Интерфейсный модуль; Подключение 1: Винтовые зажимы; Подключение 2: 1x Соединитель Elco (32-полюсн.) (Штыревой разъем типа 8016, левый)Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002780 |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| UNSPSC | |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121421 |
| Общие сведения | |
| Количество точек подключения | 1 |
| Макс. допустимое рабочее напряжение | 25 В AC 60 В DC |
| Макс. допустимый ток (все ответвления) | 32 A (32 ответвления, нагрузка 1 A на каждое) |
| Макс. допустимый ток (на ответвление) | 2 A |
| Монтажное положение | на выбор |
| Подключение согласно стандарту | МЭК / EN |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Размеры | |
| Высота | 77 мм |
| Глубина | 58,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Расчетное напряжение изоляции | 85 В |
| Технические данные | |
| Полюсов | 32 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 40 °C |
| Ширина | 101,3 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Указание | Штыревой разъем типа 8016, левый |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
