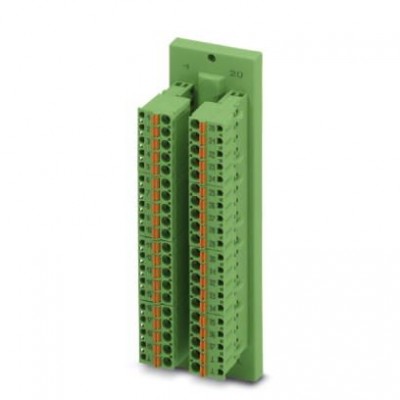

Интерфейсный модуль - DFLK-D37 SUB/M/FKCT - 2903056
Описание
Проходной модуль VARIOFACE реализует соединение 1:1 между вставными пружинными клеммами Push-in и контактным штыревым миниразъемом D-Sub (количество полюсов 37). В наличии отдельный измерительный отвод.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002780 |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| UNSPSC | |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121421 |
| Общие сведения | |
| Макс. допустимое рабочее напряжение | 25 В AC 60 В DC |
| Макс. допустимый ток (все ответвления) | 50 A (при TU= 50 °C) |
| Макс. допустимый ток (на ответвление) | 2,5 A |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Размеры | |
| Высота | 128,4 мм |
| Глубина | 46 мм |
| Стандарты и предписания | |
| Расчетное напряжение изоляции | 125 В |
| Технические данные | |
| Полюсов | 37 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Ширина | 36,5 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 10 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Монтажные характеристики | |
| Тип подключения | вставная пружинная клемма Push-in |
