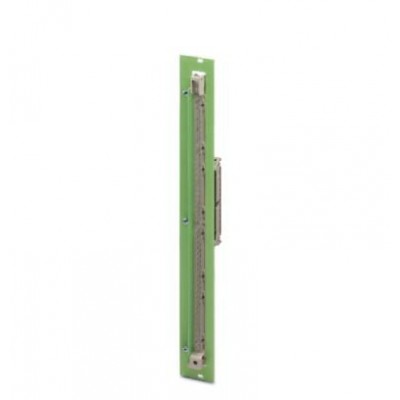

Фронтальный адаптер - FLKM S115/S7/FLK50/PLC/SO137 - 2306294
Описание
Преобразователь для SIMATIC® S5-115 подсоединяется к 50-полюсной колодке FLK через устройство управления S7. Сопрягает: 6ES5 420-7LA11 / 6ES5 430-7LA11 с 6ES7 321-1BL00-0AA0 или 6ES5 441-7LA11 / 6ES5 451-7LA11 с 6ES7 322-1BL00-0AA0. Адаптер VARIOFACE-S5-S7 и фронтальный адаптер VARIOFACE для SIMATIC® S7 FLKM 50-PA-S400 или FLKM 50-PA-S300 обеспечивают подключение системного кабеля VARIOFACE, например, FLK 50/EZ-DR/.../KONFEK с помощью штекера SIMATIC® S 115 к блокам SIMATIC® S7 400 или SIMATIC® S7 300.Характеристики
| eCl@ss | |
| eCl@ss 5.0 | 27249290 |
| eCl@ss 5.1 | 27249290 |
| eCl@ss 6.0 | 27249290 |
| eCl@ss 7.0 | 27249290 |
| eCl@ss 8.0 | 27249290 |
| eCl@ss 9.0 | 27242292 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002584 |
| ETIM 5.0 | EC002584 |
| ETIM 6.0 | EC002584 |
| UNSPSC | |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 32151601 |
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121421 |
| Общие сведения | |
| Количество точек подключения | 1 |
| Макс. допустимое значение суммарного тока | 2 A (на байт) |
| Макс. допустимое рабочее напряжение | 60 В DC |
| Макс. допустимый ток | 1 A (на цепь) |
| Монтажное положение | на выбор |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Поддерживаемые устройства управления | |
| - подходящие платы ввода-вывода | 6ES5 420-7LA11 6ES5 430-7LA11 6ES5 441-7LA11 6ES5 451-7LA11 |
| Стандарты и предписания | |
| Расчетное напряжение изоляции | 63 В |
| Технические данные | |
| Полюсов | 50 |
| Размер шага | 2,54 мм |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Функция | |
| Управление | SIEMENS S5-115 U |
| Характеристики клемм | |
| Указание | Конструктивные компоненты для держателя адаптера, как показано в примере (техническое описание в разделе загрузки), при помощи которого можно крепить миграционный адаптер, можно заказать в компании Heitec AG, расположенной в Экенталь-Эшенау. Для сборки держателя необходимы следующие изделия: 3685.896 (2 шт.) 3684.629 (1 шт.) 3684.562 (2 шт.) 3687.015 (1 упак.) 3684.610 (2 шт.) 3684.572 (2 шт.) 3684.881 (10 шт.) 3685.837 (10 шт.) 3685.832 (10 шт.) |
