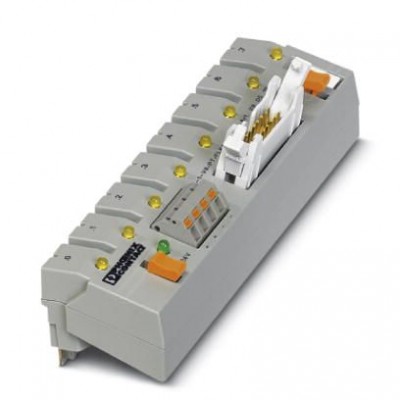

Подсоединение к системе - RIF-1-V8/PT/FLK14/OUT/M - 2906992
Описание
Адаптер V8 для 8 оснований реле RIF-1; Управление: Системная кабельная разводка выходных плат ПЛК; Подключение 1: Штекерное подключение; Подключение 2: 1x IDC/FLK штыревой разъем (14-полюсн.); количество каналов: 8; логич. схемы управления: minusschaltendХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| UNSPSC | |
| UNSPSC 13.2 | 39122114 |
| Общие сведения | |
| Индикатор состояния | желтый светодиод/на канал |
| Количество точек подключения | 1 |
| Макс. допустимое рабочее напряжение | 30 В DC |
| Макс. допустимый ток (на ответвление) | 1 A (на каждую цепь передачи сигналов управления) |
| Макс. допустимый ток (раздельное питание) | 3 A |
| Монтажное положение | на выбор |
| Указания по монтажу | установка на 8 релейных блоков RIFLINE complete RIF-1 |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Питание |
| Поддерживаемые устройства управления | |
| - подходящие платы ввода-вывода | DO814 DO818 |
| Размеры | |
| Высота | 101 мм |
| Глубина | 75 мм |
| Стандарты и предписания | |
| CSA | CSA-C22.2 No. 14-13 CSA-C22.2 No. 158-10 |
| UL, США | UL 508 Recognized |
| Расчетное напряжение изоляции | 63 В DC |
| Технические данные | |
| Полюсов | 14 |
| Размер шага | 2,54 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
| Ширина | 128 мм |
| Функция | |
| Управление | ABB S800 I/O |
| Характеристики клемм | |
| Длина снятия изоляции | 10 мм |
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 1,5 мм² |
| Сечение проводника AWG | 24 ... 16 |
| Монтажные характеристики | |
| Тип подключения | Зажимы Push-in |
