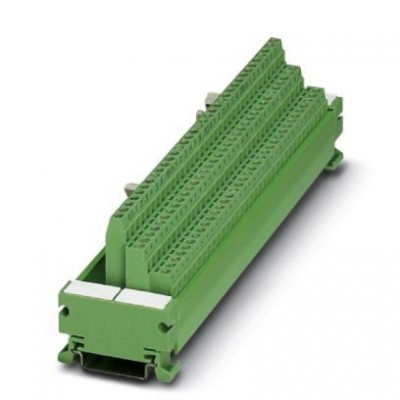

Пассивный модуль - UM 45-FLK50/32IM/PLC - 2962890
Описание
VARIOFACE-COMPACT-LINE, модуль инициатора для подключения 32 датчиков p-n-p-типа, с винтовыми зажимами, устанавливается на монтажную рейку NS 35/7.5Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| UNSPSC | |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121421 |
| Общие сведения | |
| Количество точек подключения | 1 |
| Макс. допустимое рабочее напряжение | < 50 В AC 60 В DC |
| Макс. допустимый ток (на ответвление) | 1 A |
| Макс. допустимый ток (раздельное питание) | 2 A (на байт) |
| Монтажное положение | на выбор |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Поддерживаемые устройства управления | |
| - подходящие платы ввода-вывода | 6ES7 421-1BL01-0AA0 6ES7 422-1BL00-0AA0 6ES7 422-7BL00-0AB0 |
| Размеры | |
| Высота | 45 мм |
| Глубина | 51 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Изоляция | Функциональная изоляция |
| Расчетное напряжение изоляции | 63 В |
| Технические данные | |
| Полюсов | 50 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Ширина | 197 мм |
| Функция | |
| Управление | SIEMENS S7-400 |
| Характеристики клемм | |
| Длина снятия изоляции | 6 мм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
