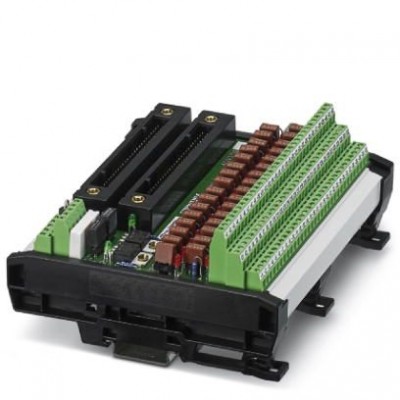

Пассивный модуль - UM-2KS50/32IM/SI/BFI/YCS - 2908402
Описание
32-канальный модуль 24 В пост. тока с винтовым соединением и резервным 50-полюсным системным разъемом, предохранитель в каждой входной цепи, для Yokogawa ADV151 и ADV161Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| UNSPSC | |
| UNSPSC 13.2 | 39121432 |
| Общие сведения | |
| Индикатор состояния | СИД красный |
| Количество точек подключения | 2 |
| Макс. допустимое рабочее напряжение | 24 В DC |
| Макс. допустимый ток (все ответвления) | 2 A (с предохранителем (2 AT), следует учитывать снижение характеристик) |
| Макс. допустимый ток (на ответвление) | 250 мА (с предохранителем (F 250mA)) |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 80 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Поддерживаемые устройства управления | |
| - подходящие платы ввода-вывода | ADV151 ADV161 NFDV151 NFDV161 |
| Размеры | |
| Высота | 128 мм |
| Глубина | 61 мм |
| Резьба винтов | M2 |
| Стандарты и предписания | |
| Расчетное напряжение изоляции | 50 В DC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Ширина | 135 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функция | |
| Управление | YOKOGAWA CENTUM VP |
| Характеристики клемм | |
| Длина снятия изоляции | 5 мм |
| Момент затяжки | 0,22 Нм ... 0,25 Нм |
| Сечение гибкого провода | 0,2 мм² ... 1 мм² (без кабельного наконечника) |
| Сечение жесткого провода | 0,2 мм² ... 1,5 мм² |
| Сечение проводника AWG | 26 ... 16 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
