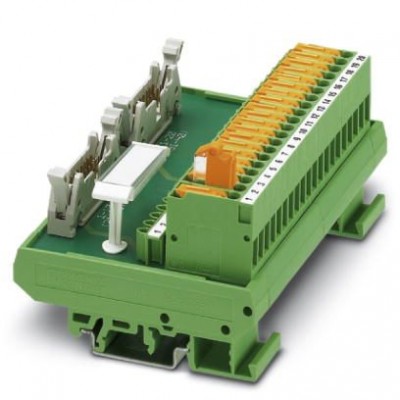

Пассивный модуль - FLKM-2FLK14/KDS3-MT/PPA/S7 - 2295062
Описание
Интерфейсный модуль VARIOFACE для Siemens SIMATIC® S7-300 для максимум 16 каналов, с маркировкой SIMATIC® (1-20), с ножевыми размыкателями и контрольными гнездами, ширина модуля: 113 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| UNSPSC | |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121421 |
| Общие сведения | |
| Индикатор состояния | Нет |
| Количество точек подключения | 2 |
| Макс. допустимое рабочее напряжение | 60 В DC |
| Макс. допустимый ток (на ответвление) | 1 A |
| Макс. допустимый ток (раздельное питание) | 3 A (на байт) |
| Монтажное положение | на выбор |
| Подключение согласно стандарту | МЭК / EN |
| Расчетное импульсное напряжение | 0,6 кВ (Функциональная изоляция) |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Поддерживаемые устройства управления | |
| - подходящие платы ввода-вывода | IC693 MDL732 IC693 MDL733 IC693 MDL740 IC693 MDL741 IC693 MDL742 IC693 ALG220 IC693 ALG221 IC693 ALG222 IC693 ALG223 IC693 ALG390 IC693 ALG391 IC693 ALG392 IC693 ALG442 |
| Размеры | |
| Высота | 77 мм |
| Глубина | 61 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Расчетное напряжение изоляции | 63 В |
| Технические данные | |
| Полюсов | 14 |
| Размер шага | 2,54 мм |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Ширина | 113 мм |
| Функция | |
| Управление | GE-FANUC 90-30 |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Монтажные характеристики | |
| Тип подключения | Винтовые клеммы с ножевыми размыкателями |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
