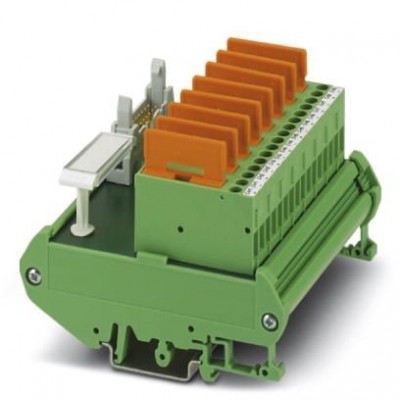

Пассивный модуль - FLKM 16/AO/SI/DV - 2304445
Описание
Модуль с предохранителями (для плат вывода аналоговых сигналов устройств управления Delta V)Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| UNSPSC | |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121421 |
| Общие сведения | |
| Индикатор состояния | Нет |
| Количество точек подключения | 1 |
| Макс. допустимое рабочее напряжение | < 50 В AC 60 В DC |
| Макс. допустимый ток (на ответвление) | 50 мА (вкл. предохранитель на 50 мА, максимально допустимый ток 1 А) |
| Монтажное положение | на выбор |
| Подключение согласно стандарту | МЭК / EN |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Поддерживаемые устройства управления | |
| - подходящие платы ввода-вывода | VE4005S2B3 |
| Размеры | |
| Высота | 90 мм |
| Глубина | 68 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Расчетное напряжение изоляции | 63 В |
| Технические данные | |
| Полюсов | 16 |
| Размер шага | 2,54 мм |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Ширина | 90 мм |
| Функция | |
| Управление | Emerson DeltaV |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
