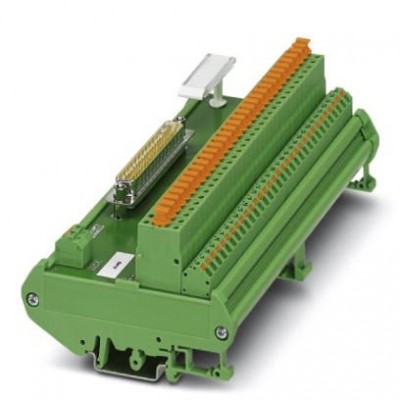

Интерфейсный модуль - UM- D37SUB/M/HC3/AIO/SP-MT - 1029566
Описание
16-канальный модуль для компонентов Honeywell C300. Управление модулем осуществляется по цепи управления, подключаемой с помощью 37-полюсного разъема D-SUB. Со стороны подключения полевых устройств предусмотрены пружинные клеммы (1+, 1-,...16+,16-) с ножевыми разъединителями. Ширина модуля: 254 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| UNSPSC | |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121421 |
| Общие сведения | |
| Количество точек подключения | 1 |
| Макс. допустимое рабочее напряжение | макс. 30 В DC |
| Макс. допустимый ток (на ответвление) | 100 мА |
| Монтажное положение | на выбор |
| Расчетное импульсное напряжение | 0,8 кВ |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Поддерживаемые устройства управления | |
| - подходящие платы ввода-вывода | TDIL01 (non-redundant) TDIL11 (redundant) TDOB01 (non-redundant) TDOB11 (redundant) TAIX01 (non-redundant) TAIX11 (redundant) TAOX01 (non-redundant) TAOX11 (redundant) |
| Размеры | |
| Высота | 90 мм |
| Глубина | 59 мм |
| Технические данные | |
| Полюсов | 37 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Ширина | 170 мм |
| Функция | |
| Управление | HONEYWELL Experion PKS C300/C-Series |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 1,5 мм² |
| Сечение проводника AWG | 24 ... 16 |
| Монтажные характеристики | |
| Тип подключения | Пружинный зажим |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
