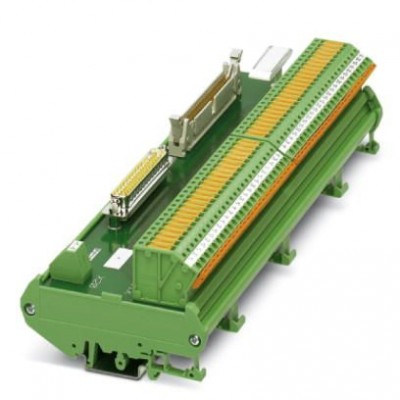

Интерфейсный модуль - UM- D37SUB/M/HC3/AI/FMT - 2900188
Описание
16-канальный модуль для компонентов Honeywell C300. Управление модулем осуществляется по цепи управления, подключаемой с помощью 37-полюсного разъема D-SUB или 50-полюсного FLK. Со стороны подключения полевых устройств предусмотрены пружинные клеммы (1+, 1C, 1-,...16+, 16C, 16-) с ножевыми разъединителями. Ширина модуля: 170 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| UNSPSC | |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121421 |
| Общие сведения | |
| Количество точек подключения | 1 |
| Макс. допустимое рабочее напряжение | макс. 30 В DC |
| Макс. допустимый ток (на ответвление) | 100 мА |
| Монтажное положение | на выбор |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Поддерживаемые устройства управления | |
| - подходящие платы ввода-вывода | TAIX01 (non-redundant) TAIX11 (redundant) |
| Размеры | |
| Высота | 90 мм |
| Глубина | 59 мм |
| Резьба винтов | M3 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Ширина | 259 мм |
| Функция | |
| Управление | HONEYWELL Experion PKS C300/C-Series |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Монтажные характеристики | |
| Тип подключения | Винтовые клеммы с ножевыми размыкателями |
