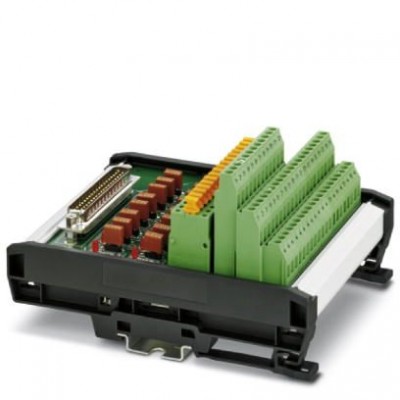

Интерфейсный модуль - UM-D37M/DS/FU/LED/AID4/C300/L - 2905245
Описание
Модуль VARIOFACE предназначен для использования с 16-ти канальными аналоговыми платами ввода Honeywell Experion C300. Каналы 13.....16 имеют различные входы.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002780 |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| UNSPSC | |
| UNSPSC 13.2 | 39121432 |
| Общие сведения | |
| Индикатор состояния | Нет |
| Количество точек подключения | 1 |
| Макс. допустимое рабочее напряжение | 24 В DC |
| Макс. допустимый ток (на ответвление) | 500 мА (Предохранитель ограничен) |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 75 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Поддерживаемые устройства управления | |
| - подходящие платы ввода-вывода | TAIX01 (non-redundant) TAIX11 (redundant) TAIX51 (non-redundant) TAIX61 (redundant) TAIN01 (non-redundant) TAIN11 (redundant) |
| Размеры | |
| Высота | 142,3 мм |
| Глубина | 79 мм |
| Резьба винтов | M 3 |
| Технические данные | |
| Полюсов | 37 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
| Ширина | 124 мм |
| Функция | |
| Управление | HONEYWELL Experion PKS C300/C-Series |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Монтажные характеристики | |
| Тип подключения | Винтовые клеммы с ножевыми размыкателями |
