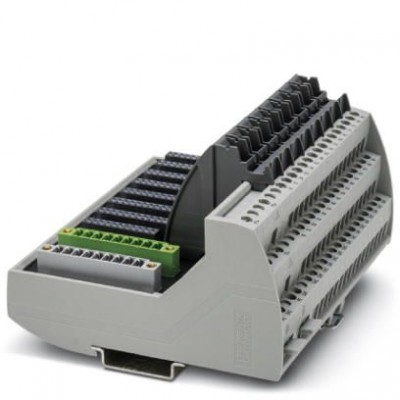

Цокольный модуль - VIP/S/MC/BASE 17-24/L/EX - 2907024

Name: Цокольный модуль - VIP/S/MC/BASE 17-24/L/EX - 2907024
Brand: Phoenix Contact
SKU: 2907024
Price: 10554 RUB
Availability: InStock

Описание

Цокольный модуль VIP с принадлежностями ввода/вывода (IOA) обеспечивает универсальное конфигурирование каналов. Этот модуль имеет маркировки для каналов 17–24.

Характеристики

eCl@ss
eCl@ss 4.0	27250313
eCl@ss 4.1	27250313
eCl@ss 5.0	27250313
eCl@ss 5.1	27250313
eCl@ss 7.0	27141152
eCl@ss 8.0	27141152
eCl@ss 9.0	27141152
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 4.0	EC002780
ETIM 5.0	EC002780
ETIM 6.0	EC002780
UNSPSC
UNSPSC 13.2	39121432
Данные по безопасности
FM	Class I, Zone 2, AEx nA ic IIC T4 Gc; AEx nA IIC T4 Gc Nonincendive: Class I, Div. 2, Groups A, B, C, D T4 With connection to Class I, II, and III, Div. 2, Groups A, B, C, D, E, F, G
Входное напряжение Ui	30 В (на канал)
Входной ток Ii	1 A (на канал)
Емкость Ci	0 мкФ
Общие сведения
Индикатор состояния	Нет
Количество точек подключения	2
Макс. допустимое значение суммарного тока	15 A (на каждый модуль)
Макс. допустимый ток	15 A ()
Макс. допустимый ток (на ответвление)	3 A (Полевой сигнал) 1 A (Контакты цепи управления)
Монтажное положение	любое, на 35-миллиметровой монтажной рейке согласно EN 60715
Подключение согласно стандарту	МЭК / EN
Рабочее напряжение максимальное	30 В DC (Клеммы P2 и полевые клеммы) 230 В AC (Клеммы P2 и полевые клеммы) 30 В DC (Клеммы P1) 30 В (Штекерные разъемы X30 и X31)
Рабочее напряжение, максимальное Umax	30 В DC (Клеммы P2 и полевые клеммы)
Окружающие условия
Температура окружающей среды (хранение/транспорт)	-40 °C ... 75 °C
Параметры подключения на стороне входа
Наименование, подключение	Уровень полевых устройств
Последовательный интерфейс
Индуктивность Li	0 мГн
Размеры
Высота	102,7 мм
Глубина	72,2 мм
Резьба винтов	M 3
Стандарты и предписания
ATEX	Sira 16ATEX4260X; Ex II 3G Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc
IECEx	IECEx SIR 16.0088X Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc
Технические данные
Температура окружающей среды (при эксплуатации)	-40 °C ... 75 °C
Ширина	118,1 мм
Функция
Управление	универсальный
Характеристики клемм
Длина снятия изоляции	8 мм
Момент затяжки	0,5 Нм ... 0,6 Нм
Сечение гибкого провода	0,2 мм² ... 2,5 мм²
Сечение жесткого провода	0,2 мм² ... 4 мм²
Сечение проводника AWG	24 ... 12
Монтажные характеристики
Тип подключения	Винтовые зажимы
