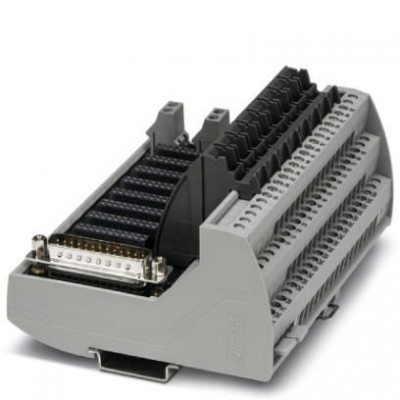

Цокольный модуль - VIP/S/D25M/BASE 1-8/L/C/EX - 2906595
Описание
Цокольный модуль VIP с принадлежностями ввода/вывода (IOA) обеспечивает универсальное конфигурирование каналов. С помощью штекерного соединителя D-SUB 25 этот модуль совместим с выводами распределенной системы управления (DCS) Foxboro серии I/A.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002780 |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| UNSPSC | |
| UNSPSC 13.2 | 32151602 |
| Данные по безопасности | |
| Входное напряжение Ui | 30 В (на канал) |
| Входной ток Ii | 1 A (на канал) |
| Емкость Ci | 0 мкФ |
| Общие сведения | |
| Индикатор состояния | Нет |
| Количество точек подключения | 1 |
| Макс. допустимый ток | 4 A (Клемма А и B ) |
| Макс. допустимый ток (на ответвление) | 3 A (Полевой сигнал) 1 A (Контакты цепи управления) |
| Макс. допустимый ток (раздельное питание) | 15 A (на каждый модуль) |
| Монтажное положение | любое, на 35-миллиметровой монтажной рейке согласно EN 60715 |
| Подключение согласно стандарту | МЭК / EN |
| Рабочее напряжение максимальное | 30 В DC (Полевые клеммы) 230 В AC (Полевые клеммы) 30 В DC (Клемма А и B ) 30 В (25-контактный соединитель D-SUB) |
| Рабочее напряжение, максимальное Umax | 30 В DC (Полевые клеммы) |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 75 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Последовательный интерфейс | |
| Индуктивность Li | 0 мГн |
| Размеры | |
| Высота | 102,7 мм |
| Глубина | 72,2 мм |
| Резьба винтов | M 3 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 75 °C |
| Ширина | 123,1 мм |
| Функция | |
| Управление | универсальный |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
