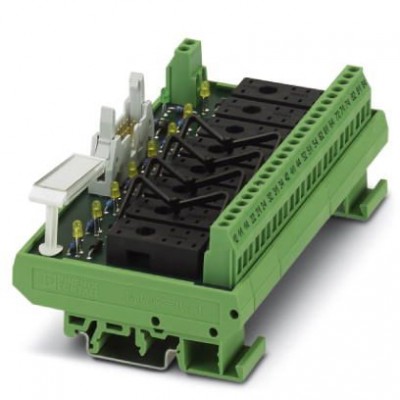

Активный модуль - UMK- 8 RELS/KSR-G24/21/PLC - 2974914
Описание
Модуль вывода VARIOFACE, со штекерными колодками для 8 миниатюрных реле, по 1 переключающему контакту, для цепей 24 В DC (без реле)Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| UNSPSC | |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| Активная часть | |
| Индикация рабочего напряжения | LED зел. |
| Входные данные | |
| Входное номинальное напряжение UN | 24 В DC |
| Индикатором состояния / канал | LED желт. |
| Выходные данные | |
| Возможная комплектация | Миниатюрное реле, REL-MR-24DC/21HC |
| Обнаружение неисправностей (обрыв проводника / короткое замыкание) | нет |
| Интерфейсы | |
| Количество каналов | 8 |
| Контактная часть | |
| Исполнение контакта | 1 переключающий контакт |
| Макс. ток продолжительной нагрузки | 5 A |
| Максимальное напряжение переключения | 250 В AC/DC |
| Общие сведения | |
| В комплекте с | нет |
| Долговечность механическая | 3x 107коммутационных циклов |
| Количество точек подключения | 24 |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Активная часть |
| Поддерживаемые устройства управления | |
| Дополнительные платы ввода-вывода | 6ES7 422-1BL00-0AA0 6ES7 422-7BL00-0AB0 |
| Дополнительные устройства управления | SIEMENS S7-400 |
| Потенциалы Axioline | |
| Наименование защиты | Защитный диод |
| Размеры | |
| Высота | 77 мм |
| Глубина | 59 мм |
| Стандарты и предписания | |
| Расчетное напряжение изоляции | 260 В AC |
| Технические данные | |
| Размер шага | 2,54 мм |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Ширина | 135 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые входы | |
| Защитная цепь / модуль | Защитный диод |
| Дополнительные особенности | |
| Цвет | зеленый |
| Монтажные характеристики | |
| Тип подключения | IDC/FLK штыревой разъем |
