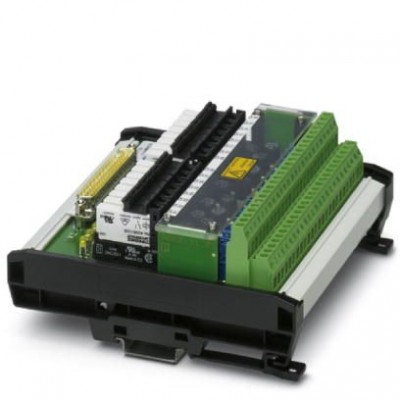

Активный модуль - UM-D37SUB/M/HC3/16DO/MR/1/SI - 2903733
Описание
16-канальный релейный модуль для модуля вывода Honeywell C300 TDOB01 и TDOB11. Для запуска модуля на стороне управления используется 37-полюсный разъем D-SUB. На стороне полевых устройств имеется винтовой зажим (маркировка: 1...48). Ширина модуля: 142 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| UNSPSC | |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121421 |
| Активная часть | |
| Время возврата, типовое | 7 мс |
| Время срабатывания, типовое | 5 мс |
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Типовой входной ток при UN | 9 мА |
| Входные данные | |
| Входное номинальное напряжение UN | 24 В DC |
| Индикатором состояния / канал | LED желт. |
| Интерфейсы | |
| Количество каналов | 16 |
| Контактная часть | |
| Исполнение контакта | 1 переключающий контакт |
| Макс. ток продолжительной нагрузки | 2 A (на каждую цепь, температура окружающей среды до 30 °C) |
| Максимальное напряжение переключения | 250 В AC/DC |
| Материал контакта | AgSnO |
| Минимальное напряжение переключения | 12 В AC/DC |
| Минимальный коммутационный ток | 10 мА |
| Мощность отключения (активная нагрузка), максимальная | 48 Вт (24 В DC) 20 Вт (48 В DC) 18 Вт (60 В DC) 23 Вт (110 В DC) 40 Вт (220 В DC) 500 ВА (500 В AC) |
| Общие сведения | |
| Долговечность механическая | прибл. 2x 107коммутационных циклов |
| Количество точек подключения | 1 |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень управления |
| Поддерживаемые устройства управления | |
| Дополнительные платы ввода-вывода | TDOB01 (non-redundant) TDOB11 (redundant) |
| Дополнительные устройства управления | HONEYWELL Experion PKS C300/C-Series |
| Размеры | |
| Высота | 142,3 мм |
| Глубина | 65 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Расчетное напряжение изоляции | 260 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Ширина | 142,3 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Монтажные характеристики | |
| Тип подключения | Штыревой разъем D-SUB |
