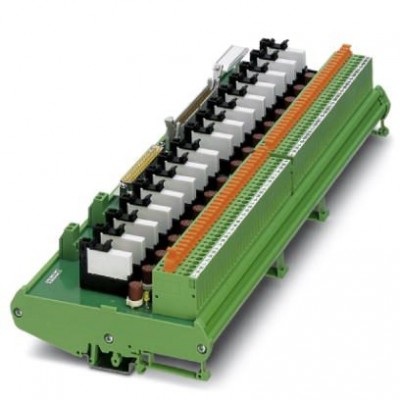

Активный модуль - UM-D37SUB/M/16REL/24/DI/SI/MT - 2900990
Описание
16-канальный релейный модуль для компонентов ввода Honeywell C300 TDIL 01. Управление модулем осуществляется по цепи управления, подключаемой с помощью 37-пол. разъема D-SUB или 50-пол. FLK. Со стороны подключения полевых устройств предусмотрен винтовой зажим с ножевым разъединителем. Ширина модуля: 343 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| UNSPSC | |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121421 |
| Активная часть | |
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Типовой входной ток при UN | 7,7 мА |
| Входные данные | |
| Входное номинальное напряжение UN | 24 В DC |
| Индикатором состояния / канал | LED желт. |
| Контактная часть | |
| Исполнение контакта | 1 контакт, 1 замыкатель |
| Макс. ток продолжительной нагрузки | 50 мА (500 мА при поврежденном золотом покрытии) |
| Максимальное напряжение переключения | 36 В DC (60 В DC при поврежденном золотом покрытии) |
| Материал контакта | Ag-Сплав, с твердым золоч. |
| Минимальное напряжение переключения | 100 мВ (5 В пост. тока при отсутствии золотого напыления) |
| Минимальный коммутационный ток | 1 мА (10 мА при поврежденном золотом покрытии) |
| Мощность отключения (активная нагрузка), максимальная | 1,2 Вт (при 24 В DC) |
| Общие сведения | |
| Долговечность механическая | прибл. 2x 107коммутационных циклов |
| Монтажное положение | на выбор |
| Подключение согласно стандарту | МЭК 60603-13 |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Поддерживаемые устройства управления | |
| Дополнительные платы ввода-вывода | TDIL01 (non-redundant) |
| Дополнительные устройства управления | HONEYWELL Experion PKS C300/C-Series |
| Потенциалы Axioline | |
| Наименование защиты | Свободный ход, защита от перемены пол. |
| Размеры | |
| Высота | 126 мм |
| Глубина | 66 мм |
| Стандарты и предписания | |
| Изоляция | Функциональная изоляция |
| Расчетное напряжение изоляции | 63 В |
| Технические данные | |
| Размер шага | 2,54 мм |
| Температура окружающей среды (при эксплуатации) | -15 °C ... 50 °C |
| Ширина | 344 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Цифровые входы | |
| Защитная цепь / модуль | Нулевой диод, диод защиты от переполюсовки Защитный диод Защита от переполюсовки |
| Монтажные характеристики | |
| Тип подключения | Винтовые клеммы с ножевыми размыкателями |
